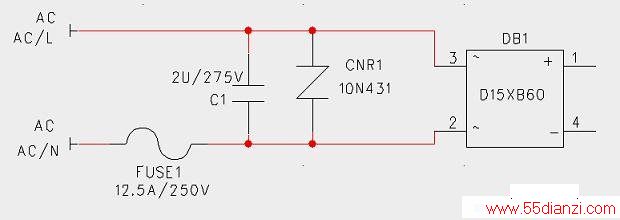

苏泊电磁炉瑞德C1215-B-DL02-A0主板EMC防护电路和整流电路如下图所示：
FUSE1为保险管，其规格为12.5A/250V,此款电磁的最高功率为1900W，AC220V其工作的最大电流为8.6A，正常状态下，不会超过保险管的正常值。电路发生异常时，如IGBT击穿，电流猛增。超过保险管的工作极限值，保管熔断，保护其他电路。C1电容的作用是EMC防护，该电容能防止电磁炉产生的高频干扰窜入电网干扰其他电器，又防止市电中的干扰脉冲窜入电磁炉电路，影响其工作。CNR1是压敏电阻只要外部输入电压峰值超过压敏电阻的标称耐压值，压敏电阻立即击穿，保险管熔断，保护后级电路免于过压损坏。整流桥的作用将AC220V整流成脉动直流。
