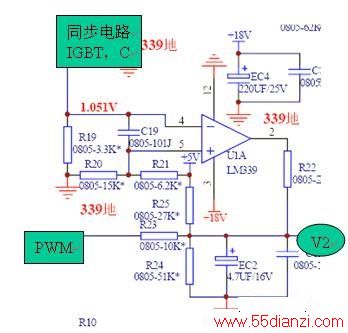

苏泊尔电磁炉瑞德C1215-B-DL02-A0主板反压保护电路如下图所示：
根据IGBT的特性可知，IGBT的C极最高承受电压为1200V，在电路应用中如果C极电压超出此值，IGBT很容易损坏。反压保护电路的做用就是限制C极电压不超过额定值。当C极电压高于1150V时，电压经R5，R6，R7，R8，R18与R19分压后加到LM339，4脚。反相端的电压会高于由R21与R20分压所到得的LM339，5脚上端的电压。LM339，2脚输出低电平，拉低V2电位。电磁炉降功率或停止加热。IGBT，C极电压在正常值内时，4脚低于5脚电位，LM339，2脚空悬，对V2电压没影响。电磁炉正常加热。
