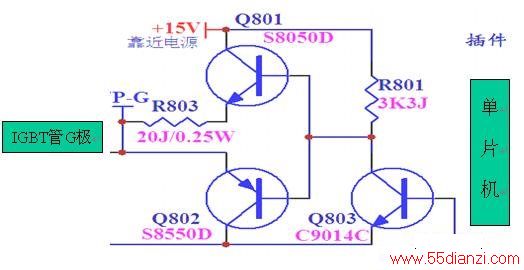

苏泊尔电磁炉前锋QF-SM988-02C主板驱动电路如下图所示:
驱动方波直接由单片机的3脚输出,当单片机输出高电平时,Q803饱和导通Q801,Q802基极电压为低电平,Q801三极管截止,Q802为射随放大电路,基极为低,发射极为低。IGBT,G为低电平,IGBT截止;当单片机输低电平时Q803截止, +15V经R29加到Q801,Q802基极,Q802三极管截止,Q801三极管导通,15V电压经Q801加到IGBT,G极。单片机根据不同的功率,输出不同占空比的电压方波信号,Q803,Q802,Q801重复上述过程。
