苏泊尔电磁炉前锋QF-SM988-02C主板之电流浪涌保护电路

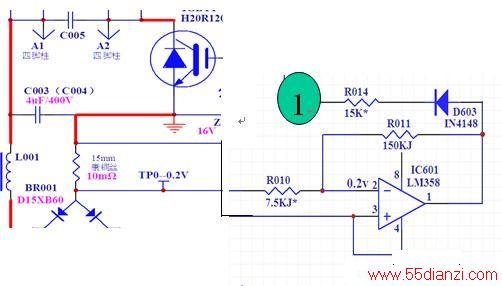

  苏泊尔电磁炉前锋QF-SM988-02C主板电流浪涌保护电路如下图所示：

　　当浪涌电压通过IGBT时，康铜丝的电流增大，康铜丝两端压差增大，负压经R010加到LM358，2脚反相输入端。LM358，R011组成放大器，将负压放大并转换极性。此电压使D603导通，经R014加到单片机的1脚。单片机检测到有浪涌电压时关闭PWM输出。停止加热。浪涌电压过后，恢复正常加热。
