三、改造过程我们针对用户的要求，选用了西门子SIWAREX FTC称重控制模块（图2）。FTC模块是一种高精度、高速的动态称重控制模块，直接集成于西门子S7-300PLC控制系统，可通过编程方便的实现失重式给料设备的称重控制功能。SWAREX FTC可以精确的控制生产过程中粉末、颗

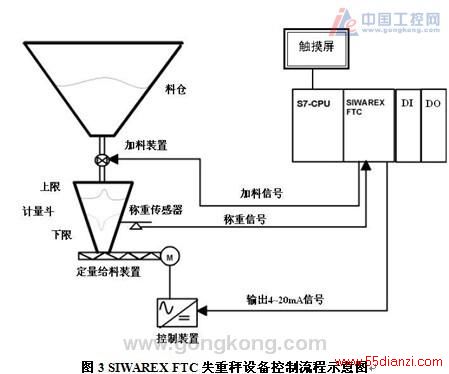

粒、片状、条状和块状固体物料瞬时给料流量和累计量。在生产过程中，给料流量的精确控制对保证产品质量起到了重要的作用。 该系统包括一台主控PLC CPU 315-2DP，外接两只FTC模块，同时控制两台失重秤。称重传感器采用西门子的RN系列单传感器，上位人机界面采用了最新的MP277 10寸彩色触摸屏，较大的显示面积有利于重量参数的设定和显示，以及称重工作状态的记录显示（图3）。给料配方的功能，增强了系统使用的灵活性，配方设定值可以直接在触摸屏上通过密码设定。所有配方数据都保存在存储卡里，以防止意外丢失。FTC模块自带特定功能的输出点，可以控制加料的一些专用功能，比如加料阀的开关，螺杆加料机的速度控制，以及其他保护功能。
失重秤连续对整个给料系统包括称重斗、给料机构进行称重，相当于一台静态秤；同时通过变频调速来控制给料机构的下料流量。失重秤料斗内每单位时间内物料重量的减少Δd/ Δt对应失重秤的给料流量。FTC将dv/dt与预设的给料流量进行比较，并通过调节给料机的速度来自动修正，因此可以保持精确的给料流量。
当料斗内的物料重量低于预设值，FTC称重控制模块将锁定给料机速度，保持下料机构以容积方式给料。同时打开加料阀进行快速加料。当料斗内物料重量达到高位预设值，加料阀自动关闭。同时FTC控制器自动将下料机构切换到称重方式加料。性能特点• 给料累计量精度优于±0.2﹪～±0.5﹪；• 给料流量控制精度优于±1－2﹪；• 给料速率为0.05～100 000㎏/h ；• 性能可靠，几乎不需要维护，特别适用于条件恶劣的工业领域；• 多种标定方式，标定简单；• 结构紧凑，占用空间小；• 整体式安装，降低安装成本；• 全封闭式物料输送，防止粉尘飞扬、环境污染。四 结论 由于西门子SIWAREX FTC称重技术的使用，使得： • 提高批量加料计量精度，不受外部因素（例如机械振动等）的干扰； • 可适用于不同种类、不同密度的物料计量控制； • 分别获取和显示料位和物料重量值； 西门子SIWAREX FTC称重模块和S7-300系统的可编程和集成的特点，使我们在实施失重秤改造项目中，能够借助SIMATIC强大的平台，充分满足了用户的称重、控制和管理需求。确保工厂高效运行并保证产品质量，实现了生产流程最优化和高度自动化。西门子SIWAREX FTC优异的性能和可靠的品质使失重秤称重控制系统的稳定性和可控性都大大提升，减少了用户的维护量。 本文关键字：西门子 PLC改造，plc技术 - PLC改造
