西门子S7系列PLC 关断延时定时器 Off -

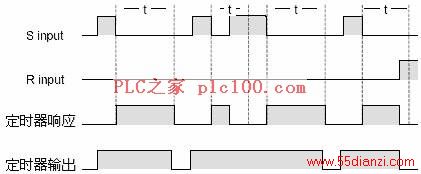

关断延时定时器时序如下：

<[if !vml]><[endif]>

例3.2.5

       STL语句表如下：

A     I 0.0

               L     S5T#2s       \\装入定时时间到ACCU1

               SF    T5           \\启动关断延时接通定时器T5

               A     I 0.1

               R     T 5           \\定时器T5复位

               A     T 5

               =     Q 4.0

FBD功能图如下：

<[if !vml]><[endif]>

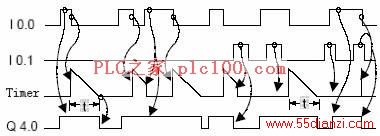

   时序图如下：

<[if !vml]><[endif
