西门子S7-200 PLC左移、右移指令编程介绍
点击数:7467 次 录入时间:03-04 12:03:42 整理:http://www.55dianzi.com PLC入门

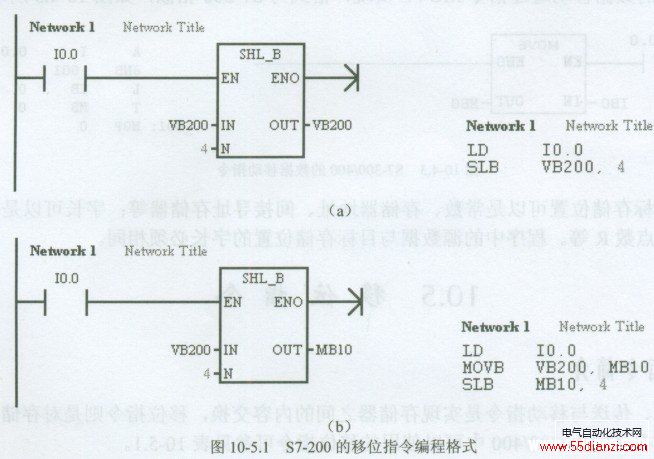

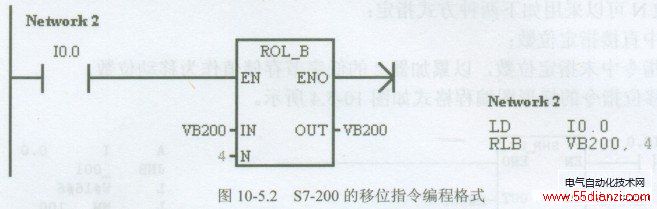

1.左移、右移指令S7-200的左、右移位指令的梯形图编程格式如图10-5.1所示。梯形图中的SHL B为移位指令标记,其中:SHL: SH为移位标记,L为左移(R为右移):B:字节指令标记(W为16位字,WD为32位双字);IN:需要移位的存储器地址;OUT:结果存储器地址。S7-200的移位指令具有如下特点: ①S7-200的移位分为两步执行。 ——利用移位指令( MOV)将需要移位的数据移动到结果存储器中,见图10-5.1 (b)。如果仅需要对指定存储器内容移位、且执行结果仍然保存在原存储器中,则不需要执行本步骤,见图10-5.1 (a)。 ——对结果存储器进行移位。 ②S7-200执行移位指令时,将数据被移出后的“空位”自动补入状态“0”。 ③被移出的最后一位状态被保存在系统标志寄存器SMl.1中。 ④移位位数N-般不应超过移位数据本身的长度(字节操作为8,字操作为16,双字操作为32),如果超过数据本身的长度,则需要进行“取余”处理。例如:对字节数据指定移动12位时,实际移动为4位(12除以8后取余数4);当N为0时,不进行移位操作,同时系统标志寄存器SMl.0被置“1”状态。 2.循环左移、循环右移指令 S7-200的循环左、右移位指令的梯形图编程格式如图10-5.2所示。 梯形图中的ROL B为移位指令标记,其中: ROL: RO为循环移位标记,L为左移(R为右移): B:字节指令标记(W为16位字,WD为32位双字); IN:需要移位的存储器地址:[1] [2] 下一页
