西门子S7-200 PLC左移、右移指令编程介绍
点击数:7467 次 录入时间:03-04 12:03:42 整理:http://www.55dianzi.com PLC入门

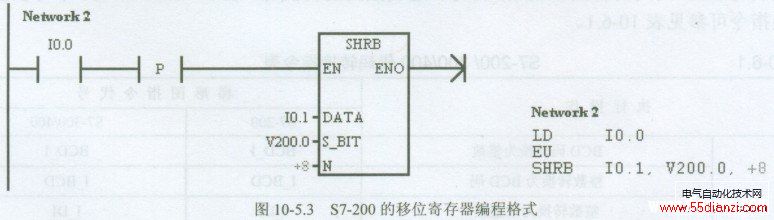

OUT:结果存储器地址。 S7-200的移位指令可以将被移出的数据从另一端依次返回到移出数据后的空位上,实现数据的循环移动。其他特点与“左、右移位”指令相同。 3.移位寄存器指令 利用移位寄存器指令,可以将来自寄存器外部的二进制位信号( DATA),按照规定的方向逐步移入寄存器内。S7-200移位寄存器的梯形图编程格式如图10-5.3所示。 梯形图中的SHRB为移位指令标记,其中: DATA:二进制位状态输入; S__ BIT:移位寄存器的最低位地址; N:移位寄存器的长度与移位方向,正数为左移,输入从最低位移入移位寄存器;负数为右移,输入从最高位移入移位寄存器。 为了保证数据在每次“使能”输入信号到来时只移动一位,“使能”输入应使用边沿指令。上一页 [1] [2]
