液晶面板的构成

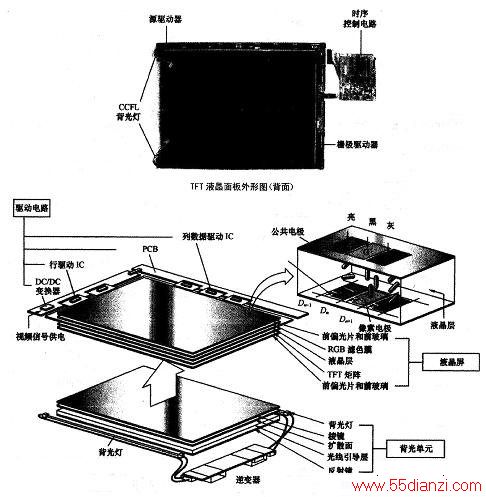

　　在生产液晶彩电时，TFT液晶显示屏要和其他部件组合在一起，作为一个整体而存在。这是因为，液晶显示屏本身具有特殊性，且连接和装配需要专用的工具，再加上操作技术难度很大，因此生产厂家把液晶显示屏、连接件（接口）、驱动电路PCB、背光灯等元器件用钢板封闭起来，只留有背光灯、插头和驱动电路输入插座。这种组件被称为LCD MODULE(即LCM)，也叫液晶显示模块、液晶板、液晶面板等，在本文中，我们一般使用液晶面板这一叫法。可见，这种组件的方式既增加了工作的可靠性，又能防止用户因随意拆卸造成的不必要的意外损失。液晶彩电的生产厂家只需把背光灯的插头和驱动电路插排与外部电路板连接起来即可，整机的生产工艺变得简单多了。TFT液晶面板的外形如上图所示。其内部组成如下图所示。

　　
　　液晶面板中的背光灯一般需要高压，高压由模块外的高压板电路（也称逆变器）产生，经高压插头送往背光灯。根据液晶面板尺寸的大小以及显示要求，背光灯的数量是不同的，一般小屏幕液晶彩电灯管数量在10个以下，大屏幕液晶彩电在10个以上。
　　
　　液晶面板外的主板电路通过插排输入接口和面板内屏控板相连，对于这些插排输入接口而言，不同的液晶面板采用的接口形式不同，有些属于TTL接口，有些采用LVDS接口。
　　
　　液晶面板中还设有栅极、源极、定时控制器PCB，其上分布着定时控制器(TCON)、驱动器、列驱动器和其他元件。液晶面板的数据和时钟信号经TCON处理后，分离出行驱动信号和列驱动信号，再分别送到液晶面板的行、列电极（即行、列驱动信号输入端）。
　　
　　下图所示是某液晶面板的内部电路构成示意图。
　　
　　需要注意的是，不要试图拆卸或者修理液晶面板的行、列电极的输出和输入接口，业余条件下，维修人员是无法维修的。
