可控硅调压原理

　　使用可控硅控制的交流负载，一般都是用于降压调节控制，例如单相异步电机的调速。
　　
　　1.交流同步触发调压原理
　　

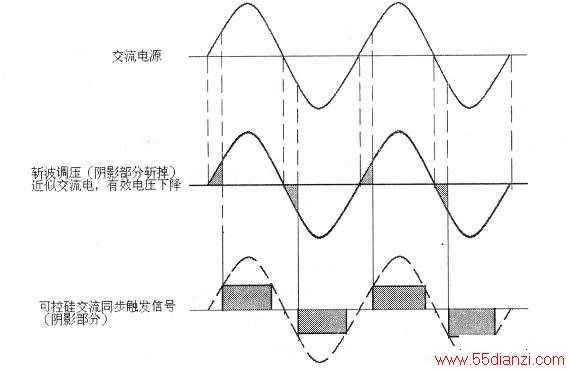

　　交流同步触发可控硅控制电路，通过调节触发电阻的大小，在交流电压大小变化时，在设定的触发位置达到触发电压的幅度，可控硅导通。触发位置一般在过零后的某一点，如下图所示，输出电压的波形被斩掉一块（图中阴影部分），使负载的电压有效成分减少，虽然不再是连续变化的正弦交流电，但可以看成是近似正弦交流电，不会影响负载的特性。
　　
　　改变触发电路电阻，图中触发电压矩形阴影上升沿（触发电压）前移或后移，即触发相位变化，使斩波的大小发生变化，起到交流电压调节的作用，可控硅都是采用移相触发。

　　
　　2．过零触发调压原理
　　
　　过零检测触发可控硅控制电路，CPU输出可移相的触发脉冲，控制交流斩波的多少，调节可控硅输出电压高低，如下图所示。
