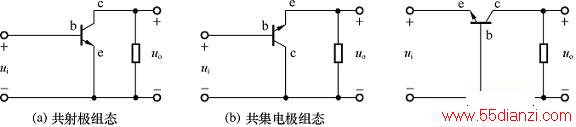

图（a）从基极输入信号，从集电极输出信号，发射极作为输入信号和输出信号的公共端，此即共发射极（简称共射极）放大电路；图（b）从基极输入信号，从发射极输出信号，集电极作为输入信号和输出信号的公共端，此即共集电极放大电路；图（c）从发射极输入信号，从集电极输出信号，基极作为输入信号和输出信号的公共端，此即共基极放大电路。
放大器放大的实质是实现小能量对大能量的控制和转换作用。根据能量守恒定律，在这种能量的控制和转换中，电源UCC为输出信号提供能量。
（1）外加电源的极性必须保证三极管的发射结正偏，集电结反偏。
（2）输入电压Uｉ要能引起三极管的基极电流ＩＢ作相应的变化。
（3）三极管集电极电流ＩＣ的变化要尽可能的转为电压的变化输出。
（4）放大电路工作时，直流电源UCC要为三极管提供合适的静态工作点。
需要特别注意的是，信号的放大仅对交流量而言。
