隔离变压器的工作原理

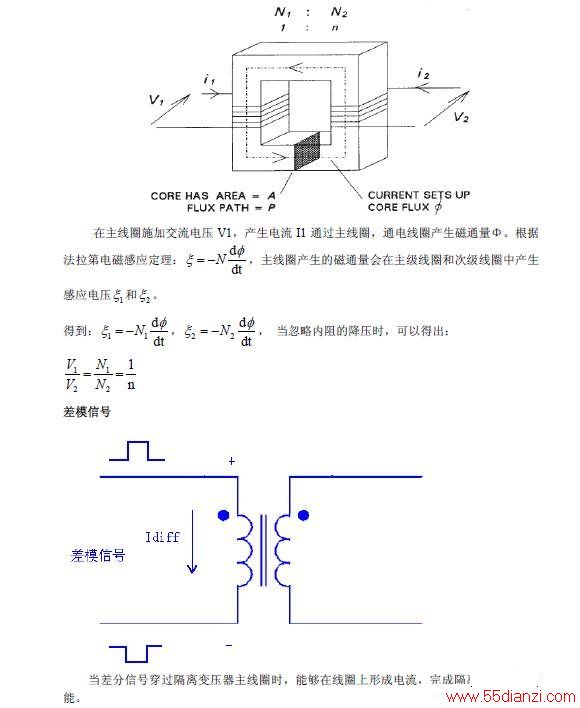

　　1.隔离变压器的工作原理

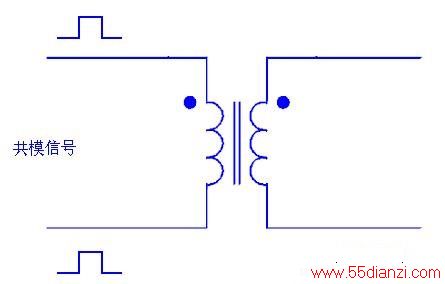

　　共模信号

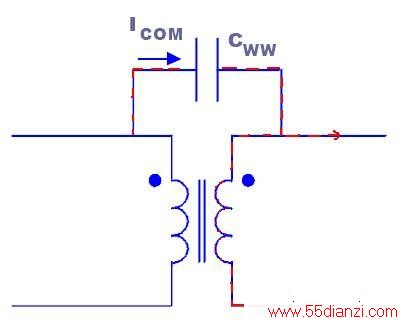

　　当共模信号经过隔离变压器时，由于线圈两端的电压极性相同，不会形成电流。故不会将共模信号传递至次级线圈。但是线圈间的耦合电容Cww为共模信号的传递提供了通路：

　　隔离变压器的共模信号抑制
　　

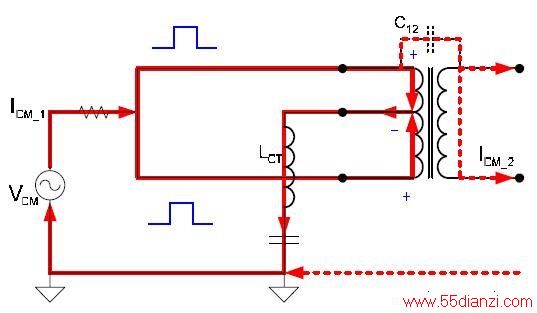

　　为了防止主级线圈上的共模信号传递至次级线圈，在主级线圈中添加中心抽头为共模信号的泄放提供通路：

　　2.共模抑制器的工作原理

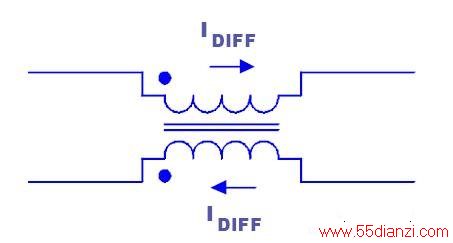

　　当差分信号通过共模抑制器时，上面线圈上产生的磁通和下面线圈产生的磁通相互抵消，磁场效应消除，为差分信号提供了一条无阻抗通路。

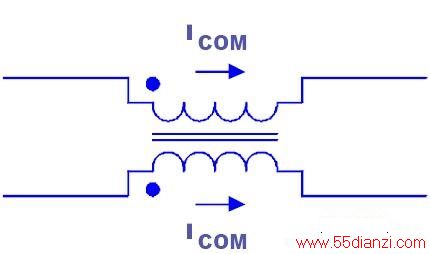

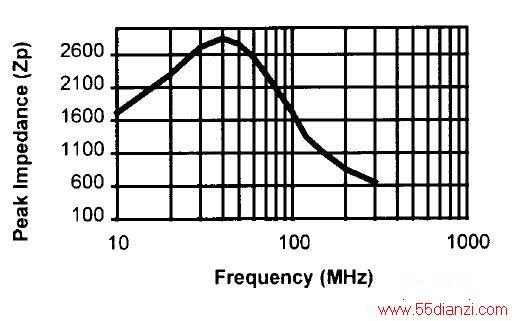

　　当共模信号通过共模抑制器时，上面线圈上产生的磁通和下面线圈产生的磁通方向相同，磁场效应加强，根据楞次定理，共模信号将会遇到一个高阻抗的通路。在10M/100MTX中共模抑制器一般会提供2K到3K欧姆的共模阻抗：

　　3.自藕器的工作原理

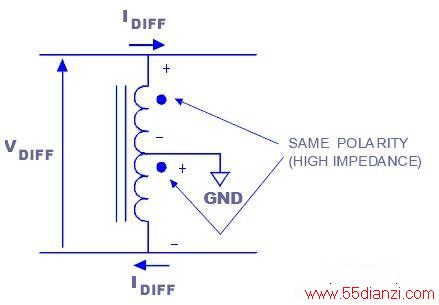

　　当差分信号经过自藕器时，上下两个线圈的磁通是相加，对差分信号是呈高阻抗。

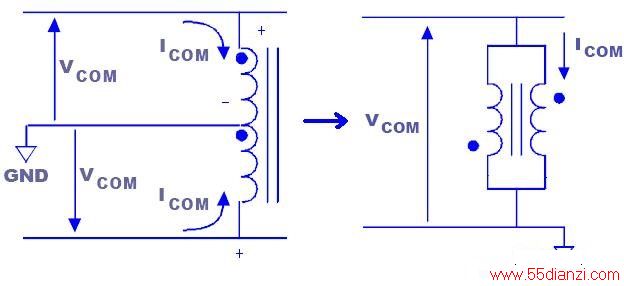

　　当共模信号经过自藕器时，上下两个线圈的磁通相互抵消，为共模信号到地提供了一个低阻抗的泄放通路。
