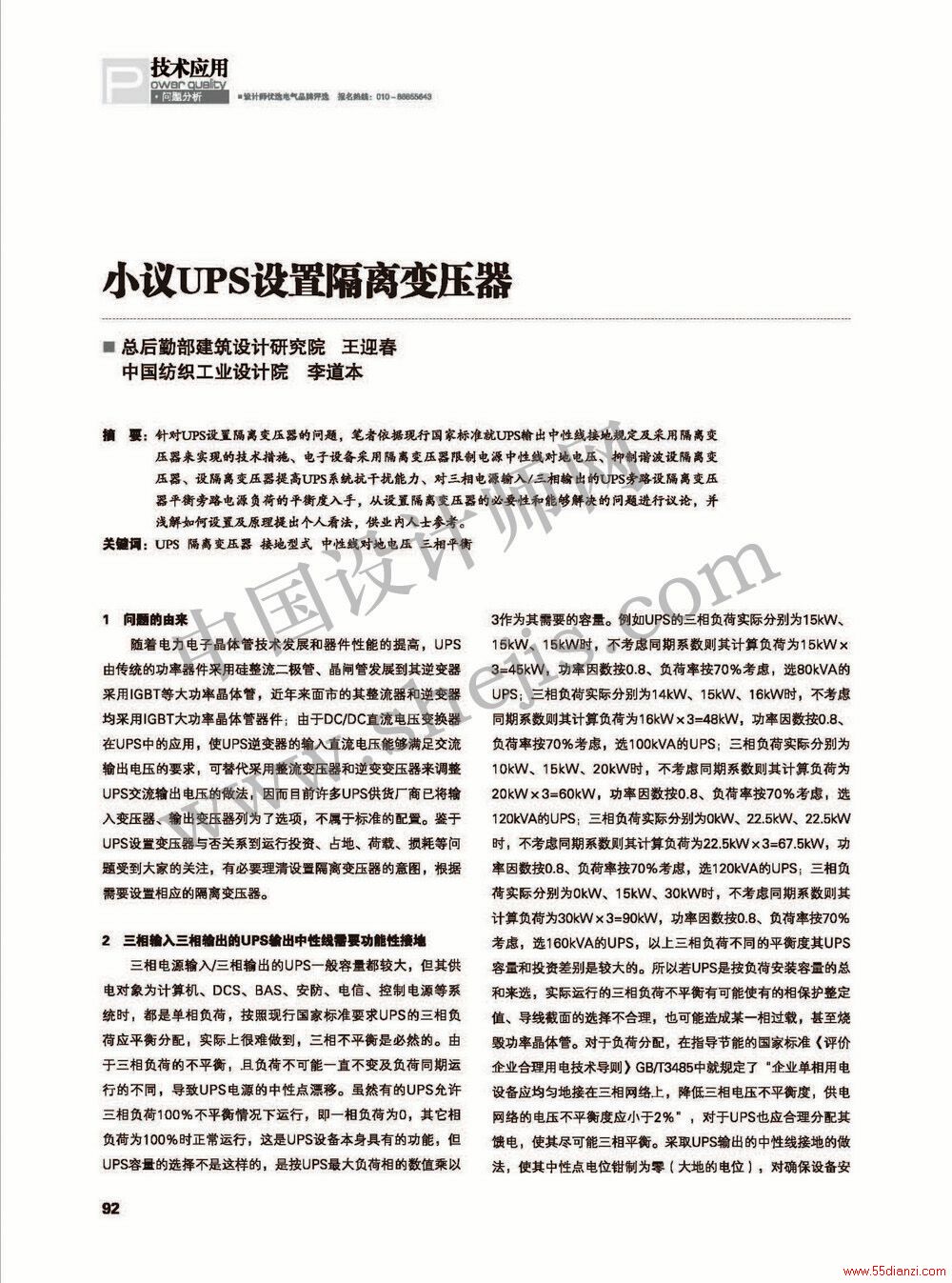

小议UPS设置隔离变压器

针对UPS设置隔离变压器的问题，笔者依据现行国家标准就UPS输出中性线接地规定及采用隔离变压器来实现的技术措施、电子设备采用隔离变压器限制电源中性线对地电压、抑制谐波设隔离变压器、设隔离变压器提高UPS系统抗干扰能力、对三相电源输入/三相输出的UPS旁路设隔离变压器平衡旁路电源负荷的平衡度入手，从设置隔离变压器的必要性和能够解决的问题进行议论，并浅解如何设置及原理提出个人看法，供业内人士参考。

　　1 问题的由来

　　随着电力电子晶体管技术发展和器件性能的提高，UPS由传统的功率器件采用硅整流二极管、晶闸管发展到其逆变器采用IGBT等大功率晶体管，近年来面市的其整流器和逆变器均采用IGBT大功率晶体管器件;由于DC/DC直流电压变换器在UPS中的应用，使UPS逆变器的输入直流电压能够满足交流输出电压的要求，可替代采用整流变压器和逆变变压器来调整UPS交流输出电压的做法，因而目前许多UPS供货厂商已将输入变压器、输出变压器列为了选项，不属于标准的配置。鉴于UPS设置变压器与否关系到运行投资、占地、荷载、损耗等问题受到大家的关注，有必要理清设置隔离变压器的意图，根据需要设置相应的隔离变压器。

　　2 三相输入三相输出的UPS输出中性线需要功能性接地

　　三相电源输入/三相输出的UPS一般容量都较大，但其供电对象为计算机、DCS、BAS、安防、电信、控制电源等系统时，都是单相负荷，按照现行国家标准要求UPS的三相负荷应平衡分配，实际上很难做到，三相不平衡是必然的。由于三相负荷的不平衡，且负荷不可能一直不变及负荷同期运行的不同，导致UPS电源的中性点漂移。虽然有的UPS允许三相负荷100%不平衡情况下运行，即一相负荷为0，其它相负荷为100%时正常运行，这是UPS设备本身具有的功能，但UPS容量的选择不是这样的，是按UPS最大负荷相的数值乘以3作为其需要的容量。
