双向可控硅调光电路原理分析

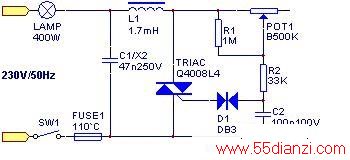

　　下图是一个典型的双向可控硅调光器电路，电位器POT1和电阻R1、R2与电容C2构成移相触发网络，当C2的端电压上升到双向触发二极管D1的阻断电压时，D1击穿，双向可控硅TRIAC被触发导通，灯泡点亮。调节POT1可改变C2的充电时间常数，TRAIC的电压导通角随之改变，也就改变了流过灯泡的电流，结果使得白炽灯的亮度随着POT1的调节而变化。POT1上的联动开关SW1在亮度调到最暗时可以关断输入电源，实现调光器的开关控制。
　　
　　可控硅
　　
　　可控硅一旦被触发导通后，将持续导通到交流电压过零时才会截止。可控硅承担着流过白炽灯的工作电流，由于白炽灯在冷态时的电阻值非常低，再考虑到交流电压的峰值，为避免开机时的大电流冲击，选用可控硅时要留有较大的电流余量。
　　
　　触发电路
　　
　　触发脉冲应该有足够的幅度和宽度才能使可控硅完全导通，为了保证可控硅在各种条件下均能可靠触发，触发电路所送出的触发电压和电流必须大于可控硅的触发电压UGT与触发电流IGT的最小值，并且触发脉冲的最小宽度要持续到阳极电流上升到维持电流（即擎住电流IL）以上，否则可控硅会因为没有完全导通而重新关断。

　　保护电阻
　　
　　R2是保护电阻，用来防止POT1调整到零电阻时，过大的电流造成半导体器件的损坏。R2太大又会造成可调光范围变小，所以应适当选择。
　　
　　功率调整电阻
　　
　　R1决定白炽灯可调节到的最小功率，若不接入R1，则在POT1调整到最大值时，白炽灯将完全熄灭，这在家庭应用中会造成一定不便。接入R1后，当POT1调整到最大值时，由于R1的并联分流作用，仍有一定电流给C2充电，实现白炽灯的最小功率可以调节，若将R1换为可变电阻器，则可实现更精确的调节，以确保量产的一致性。同时R1还有改善电位器线性的作用，使灯光变化更适合人眼的感光特性。
　　
　　电位器
　　
　　小功率调光器一般都选择带开关的电位器，在调光至最小时可以联动切断电源，这种电位器通常分为推动式（PUSH）和旋转式（ROTARY ）两种。对于功率较大的调光器，由于开关触点通过的电流太大，一般将电位器和开关分开安装，以节省材料成本。考虑到调光特性曲线的要求，一般都选择线性电位器，这种电位器的电阻带是均匀分布的，单位长度的阻值相等，其阻值变化与滑动距离或转角成直线关系。
　　
　　滤波网络
　　
　　由于被可控硅斩波后的电压不再呈现正弦波形，由此产生大量谐波干扰，严重污染电网系统，所以要采取有效的滤波措施来降低谐波污染。图中L1和C1构成的滤波网络用来消除可控硅工作时产生的这种干扰，以便使产品符合相关的电磁兼容要求，避免对电视机、收音机等设备的影响。
　　
　　温度保险丝
　　
　　对于大功率的调光器或用于组群安装的调光器，内部温升比平时要高，在电路中安装一只温度保险，可以在异常温升时切断电路，防止灾害事故的发生。
