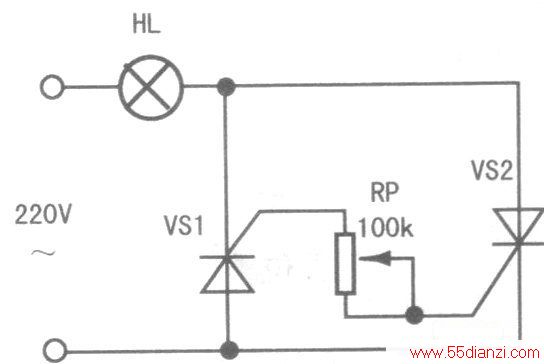

用两只单向晶闸管和一个电位器即可做成一个简单的调光器。电路如下图所示。该电路将两只单向晶闸管反向并联,两个门极之间跨接一只100KΩ电位器。通电后经分压每只晶闸管的门极和阳极之间便可获得脉动触发电压,调节RP可以同时改变两只晶闸管的导通角,以达到调光的目的。在制作时Vsl和Vs2要求选用5A/600V的单向晶闸管,电位器选用2W100KΩ。使用时,适用于200W以下白炽灯(带有电感性的负载不适用)。
