液晶面板类型

　　目前市场上最常见的液晶面板技术有5种，分别是CPA、MVA／S-MVA、PVA／S-PVA、IPS／S-IPS禾口AS-IPS。这几种技术又分两大阵营，CPA、MVA／S-MVA、PVA／S-PVA同属于VA阵营，为垂直配向技术，特性是在常态下分子长轴垂直于面板方向；而IPS／S-IPS、AS-IPS技术比较独特，液晶分子始终都与屏幕平行。
　　

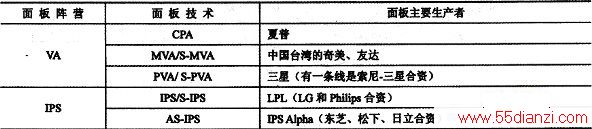

　　给液晶彩电供货的面板厂主要有如下几个；日本的夏普和IPSAlpha（东芝、松下、日立合资），韩国的三星和LPL(LO和Philips合资)，中国台湾的奇美和友达；它们又分属不同的技术阵营，如下表所示。

　　
　　1．VA面板

    (1)CPA面板

    CPA(ContinuousPINwheelAlignment，连续焰火状排列技术)为夏普所发明，目前夏普生产的面板普遍采用这种技术。夏普CPA屏是目前最受关注的液晶面板之一，也是目前业界公认的顶级面板，由于是在龟山生产线生产，所以夏普CPA屏也称为“龟山屏”。
　　
　　CPA模式的每个像素都具有多个方形圆角的次像素电极，当电压加到液晶层次像素电极和另一面的电极上时，形成一个对角的电场，驱使液晶向中心电极方向倾斜，各液晶分子朝着中心电极呈放射的焰火状排列。
　　
　　CPA面板像素特征非常明显，对于红色、蓝色、绿色和一些深色图像，像素呈蜂窝状排列，在900、450、1350角上呈直线排列，而水平方向无法形成直线。值得注意的是，CPA面板在白色画面观看时，和中国台湾MVA面板特征相同，不但看不到蜂窝状排列的像素，而且像素和中国台湾屏一样，连轻微的波纹都相同。
　　
　　在夏普液晶彩电的宣传材料上，经常提到使用了ASV技术，这并不是一种面板技术类型，而是一种用于提高图像质量的技术，ASV为AdvanceSuperView或AxialSymmetrICView的缩写，主要是通过缩小液晶面板上颗粒之间的间距，增大液晶颗粒上的光圈，并整体调整液晶颗粒的排布来降低液晶彩电的反射，从而增加亮度、可视角和对比度。
　　
　　(2)MVA／S-MVA面板

    MVA(Multi-domainVerticalAliment，多像限垂直配向技术)是富士通生产的一种主要面板类型，S-MVA面板是MVA面板的改进型。MVA／S-MVA面板采用一种多像限垂直配向技术，它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止，当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广，视角可增加至160°以上，反应时间缩短至20ms以内。
　　
　　(3)PVA／S-PVA面板

    PVA(PatternedVerticalAlignment，图案垂直排列)是三星推出的一种面板类型，它在富士通MVA面板的基础上有了进一步的发展和提高，是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升，可以获得优于MVA的亮度输出和对比度，可视角度可达170°，响应时间被控制在20ms以内。
　　
　　PVA面板与MVA面板的像素形状类似。
　　
　　目前，在PVA面板基础上又发展出S-PVA面板，S-PVA屏的特征比较明显，在观察红、蓝、绿或某些较深的杂色画面时，用肉眼仔细观察每个像素，会发现像素的形状为“）”，这是典型的S-PVA屏，也有些像素的开口方向是相反的。
　　
　　2．IPS面板

  (1)IPS／S-IPS面板

  IPS（In-PlaneSwitching，板内切换）面板是2001年由日本日立首先推出的，它利用液晶分子平面切换的方式来改善视角，利用空间厚度、摩擦强度，并有效利用横向电场驱动的改变让液晶分子做最大的平面旋转角度来增加视角；在商品的制造上不需额外加补偿膜；显示视觉上也能达到较高的对比度；在视角上可提升到160°，响应时间缩短至40ms以内；所以IPS型液晶面板具有可视角度大、颜色细腻等优点，看上去比较通透，不过响应时间较慢和对比度较难提高是这类型面板一个比较致命的缺点。
　　
　　第二代的IPS面板，即S-IPS面板则引入了新技术来改善某些特定角度的灰阶逆转现象。
　　
　　目前，除了日立、三菱和松下三大公司合资组建的IPSAlpha公司是采用该类型面板外，LG、Philips采用的也是S-IPS面板。
　　
　　(2)AS-IPS面板

    目前，日立公司已开发出了第三代AS-IPS(Ad-vancedSuper-IPS)技术，通过增加整体光穿透率，改善了液晶的动画特性。除日立公司外，中国台湾晶彩公司的液晶面板也采用了AS-IPS技术。
