LVDS接口液晶面板的信号

　　液晶彩电主板侧的有关信号通过排线(柔性电缆FPC)传送到液晶面板LCM内部，通过液晶面板信号插座中的信号可分为以下几种：LVDS发送IC的输出信号，其他有关控制信号，EDID数据信号。对于液晶面板来说，前两种信号是输入信号，EDID是输出信号。
　　
　　毫无疑问，对于采用LVDS输入接口电路的液晶面板一定要输入LVDS发送IC传送来的LVDS信号，有关LVDS发送IC的输出信号在前面已经作过详细的介绍。
　　
　　EDID的意思是扩展显示器识别数据。EDID信号是用来表示显示器（液晶彩电或液晶面板）特性和参数的数据，在液晶彩电和显示器的D-SUB输入信号接口或DVI信号输入接口中都包含有这种数据，但并不是所有液晶面板内部都包含EDID电路，也就是说，并不是所有采用LVDS接口的液晶面板信号插座中都有EDID信号。
　　
　　在此，我们着重介绍两个不属于LVDS信号的“其他有关控制信号”。
　　
　　(1)显示模式控制信号
　　
　　有的液晶面板具有显示模式选择功能，通过显示模式控制信号的设置，可以按正常模式、水平颠倒方式或垂直颠倒方式显示图像。
　　
　　水平显示模式控制信号（常使用L_R表示）：用于控制按正常方式还是按水平颠倒方式显示图像。
　　
　　垂直显示模式控制信号（常使用U-D表示）：用于控制按正常方式还是按垂直颠倒方式显示图像。
　　
　　有的液晶面板只设有水平颠倒或垂直颠倒显示模式控制信号的其中一个，有的同时设有两种颠倒显示模式控制信号。
　　
　　(2)LVDS格式选择信号
　　
　　有的液晶面板具有适应多种LVDS信号格式的功能，通过LVDS格式选择信号的设置（高电平或低电平），可以使液晶面板适应液晶显示器主板侧LVDS发送IC输出信号的格式。
　　
　　LVDS格式选择信号常用SELLVDS或LVDSOPTION来表示，根据需要，可以配置1个或两个LVDS格式选择信号。当配置1个LVDS格式选择信号时，可以对两种LVDS信号格式进行选择；配置两个LVDS格式选择信号时，可以对3种LVDS信号格式进行选择。
　　
　　现在新型液晶面板以设置一个LVDS格式选择信号端口的为多，多用于选择是VESALVDS格式还是JEIDALVDS信号格式。不同厂家对于LVDS格式选择信号高／低电平所对应的LVDS信号格式并不相同，有的液晶面板LVDS格式选择信号为低电平时对应的是JEIDALVDS信号格式，但有的厂家液晶面板LVDS格式选择信号为低电平时对应的是VESALVDS信号格式，这点需要注意。
　　

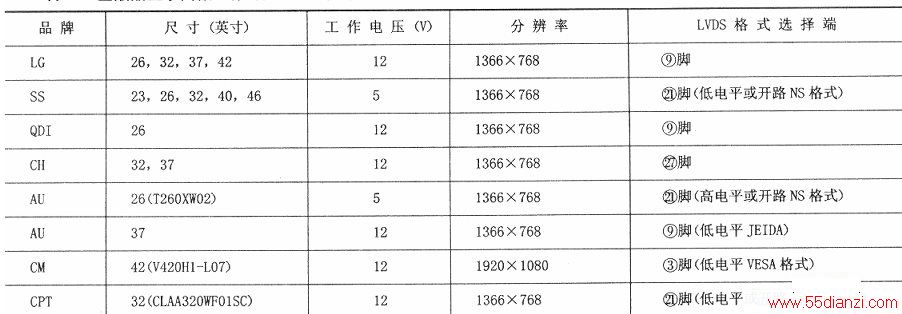

　　下表所示为一些液晶显示面板工作电压、LVDS信号格式的参数对照。

　　
　　(3)液晶面板帧频选择信号(PALINTSC选择信号)
　　
　　有的液晶面板设置有帧频选择这个端口，在该端口接上选择高电平或低电平控制信号，可以使液晶屏的显示频率在50—60Hz帧频之间进行选择，以对应输入信号的帧频。
　　
　　如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，则会出现无显示的故障。
　　
　　此信号有时也称为50/60选择信号或PAL/NTSC选择信号。
