高频变压器的绕线

　　1、材料确认
　　
　　1）Bobbin规格的确认。
　　
　　2）不用的PIN须剪去时，应在未绕线前先剪掉，以防绕完线后再剪除时会刮伤WIRE或剪错脚，而且可以避免绕线时缠错脚位。
　　
　　3）确认Bobbin完整：不得有破损和裂缝。
　　
　　4）将Bobbin正确插入治具，一般特殊标记为1脚(斜角为Pin1)，如果图面无注明，则1脚朝机器。
　　
　　5）须包醋酸布的先依工程图要求包好，紧靠Bobbin两侧，再在指定的Pin上先缠线(或先钩线)后开始绕线，原则上绕线应在指定的范围内绕线。
　　
　　2、绕线方式
　　
　　根据变压器要求不同，绕线的方式大致可分为以下几种：
　　
　　1）一层密绕：布线只占一层，紧密的线与线间没有空隙。整齐的绕线。(如下图)

　　2）均等绕：在绕线范围内以相等的间隔进行绕线；间隔误差在20%以内可以允收。(如下图)

　　
　　3）多层密绕：在一个绕组一层无法绕完，必须绕至第二层或二层以上，此绕法分为三种情况：
　　
　　a、任意绕：在一定程度上整齐排列，达到最上层时，布线已零乱，呈凹凸不平状况，这是绕线中最粗略的绕线方法。
　　
　　b、整列密绕：几乎所有的布线都整齐排列，但有若干的布线零乱(约占全体30%，圈数少的约占5%REF)。
　　
　　c、完全整列密绕：绕线至最上层也不零乱，绕线很整齐的排列着，这是绕线中最难的绕线方法。

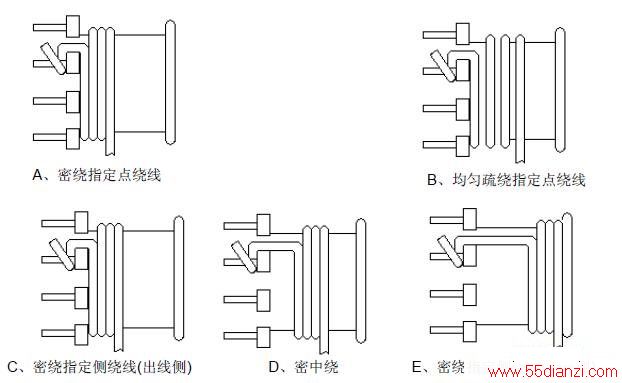

　　4）定位绕线：布线指定在固定的位置，一般分五种情况(如下图)

　　5）并绕：两根以上的WIRE同时平行的绕同一组线，各自平行的绕，不可交叉。此绕法大致可分为四种情况：(如下图)

　　3、注意事项：
　　
　　1)当起绕(START)和结束(FINISH)出入线在Bobbin同一侧时，结束端回线前须贴一块横越胶布(CROSSOVERTape)作隔离。
　　
　　2)出入线于使用Bobbin的凹槽出线时，原则上以一线一凹槽方式出线，若同一Pin有多组可使用同一凹槽或相邻的凹槽出线，唯在焊锡及装套管时要注意避免短路。
　　
　　3)绕线时需均匀整齐绕满Bobbin绕线区为原则，除工程图面上有特别规定绕法时，则以图面为准。
　　
　　4)变压器中有加铁氟龙套且有折回线时，其出入线所加的铁氟龙套管须与Bobbin凹槽口齐平(或至少达2/3高)，并自Bobbin凹槽出线以防止因套管过长造成拉力将线扯断。但若为LPin水平方向缠线，则套管应与Bobbin边齐平(或至少2/3长)。(如下图)

　　5）变压器中须加醋酸布作为档墙胶带时，其档墙胶带必须紧靠Bobbin两边。为避免线包过胖及影响漏感过高，故要求2TS以上的醋酸布重迭不可超过5mm，包一圈的醋酸布只须包0.9T，留缺口以利于凡立水良好的渗入底层。醋酸布宽度选用与变压器安规要求有关，VED绕法ACT宽度2mm包两边且须加TUBE。绕法：
　　
　　Pin端6mm/8mm/4mm/4mm；TOP端3mm/2.4mm/2.2mm/2mm时不须TUBE。绕线时铜线不可上档墙，若有套管，套管必须伸入档墙3mm以上。
　　

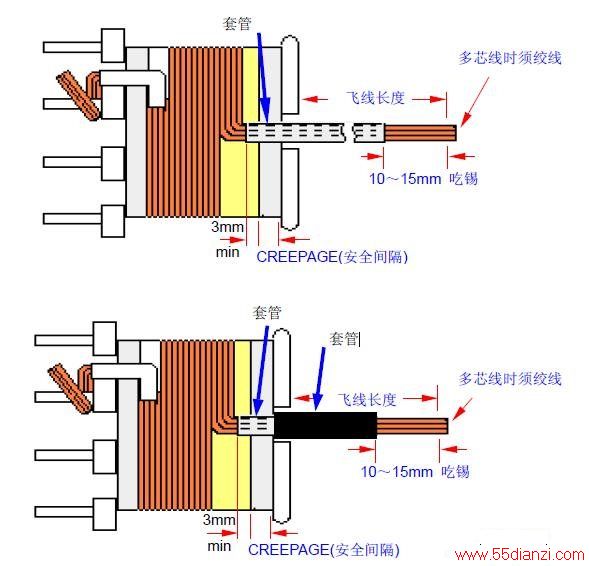

　　4、引线要领：
　　
　　1)飞线引线1.1引线、长度长度按工程程图要求控制，如须绞线，长度须多预留10%。
　　
　　2)套管须深入挡墙3mm以上。(如下图)
