高频变压器包铜箔的绕制方法

　　1、铜箔绕制工法
　　
　　1)铜箔的种类及在变压器中的作用；我们以铜箔的外形分有裸铜各背胶两种：铜箔表面有覆盖一层Tape的为背胶，反之为裸铜；以在变压器中的位置不同分为内铜和外铜。裸铜一般用于变压器的外铜。铜箔在变压器中一般起屏蔽作用，主要是减小漏感，激磁电流，在绕组所通过的电流过高时，取代铜线，起导体的作用。
　　
　　2)铜箔的加工。
　　

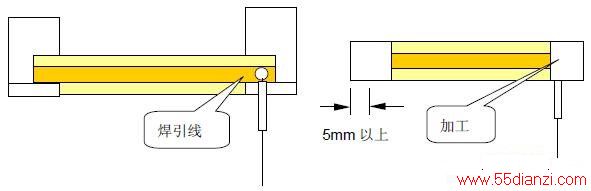

　　A、内铜箔一般加工方法A：焊接引线铜箔两端平贴于醋酸布中央折回醋酸布(醋酸布须完全覆盖住焊点)剪断酣酸布(铜箔两边须留1mm以上)。(如下图)

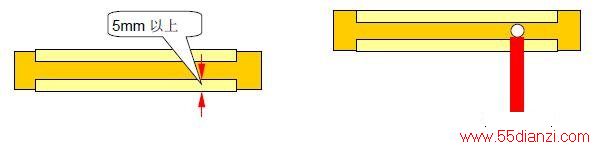

　　B、内铜加工方法：(如下图)

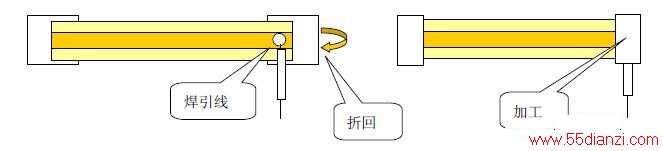

　　C、外铜加工工法：(如下图)

　　2、变压器中使用铜箔的工法要求：
　　

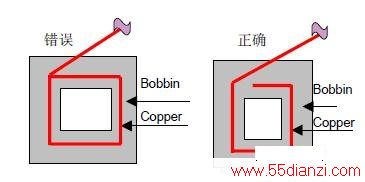

　　a.铜箔绕法除焊点处必须压平外铜箔的起绕边应避免压在Bobbin转角处，须自Bobbin的中央处起绕，以防止第二层铜箔与第一层间因挤压刺破胶布而形成短路。(如下图)　　

　　
　　
　　b.内铜片于层间作ShiELDing绕组时，其宽度应尽可能涵盖该层的绕线区域面积，又厚度在0.025mm(1mil)以下时两端可免倒圆角，但厚度在0.05mm(2mils)(含)以上的铜箔时两端则需以倒圆角方式处理。
　　

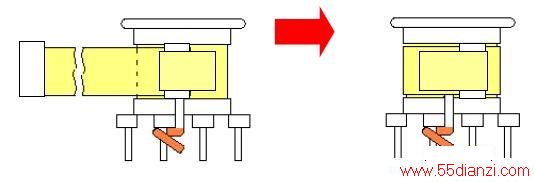

　　c.铜箔须包正包平，不可偏向一边，不可上挡墙。(如下图)

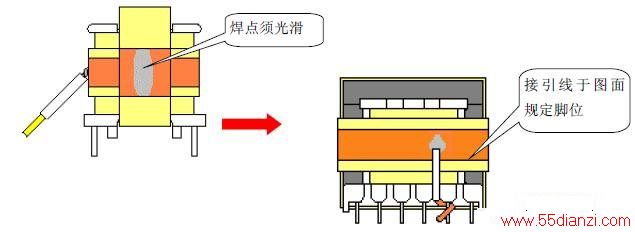

　　d. 焊外铜(如下图)

　　Note：
　　
　　1、铜箔焊点依工程图，铜箔须拉紧包平，不可偏向一侧。
　　
　　2、点锡适量，焊点须光滑，不可带刺。点锡时间不可太可，以免烧坏胶带。
　　
　　3、实际上，短路铜箔的厚度用0.64mm即可，而铜箔宽度只须要铜窗绕线宽度的一半。
