高频变压器焊锡作业

　　1、焊锡作业步骤：
　　
　　1）将产品整齐摆放。
　　
　　2）用夹子夹起一排产品。
　　
　　3）PIN脚沾助焊剂；
　　
　　4）以白手捧刮净锡面。
　　
　　5）焊锡：立式Bobbin镀锡时将脚垂直插入锡槽(卧式Bobbin将脚倾斜插入焊锡槽)，镀锡深度以锡面齐Pin底部为止。(如下图)

　　2、完毕确认。
　　

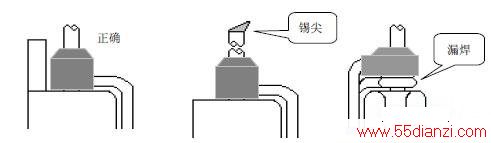

　　镀锡须均匀光滑，不可有冷焊，包焊，漏焊，连焊，氧焊或锡团(如下图)。

　　A.Pin脚为IPin(垂直Pin)时，可留锡尖但锡尖长不超过1.5mm。
　　
　　B.留锡尖，垂直方向Pin脚可留锡尖且锡尖长不可超过1.5mm。
　　
　　C.PVC线的裸线部份(多股线)不可有刻痕及断股，且焊锡后不可有露铜或沾胶，或沾有其它杂质(如保丽龙……)
　　
　　D.助焊剂(FLUX)须使用中性溶剂。
　　
　　E.锡炉度须保持在450°C～500°C之间，焊锡时间因线径不同而异，如下：
　　
　　a.AWG#30号线以上(AWG#30，AWG#3※。)1～2秒。
　　
　　b.AWG#21～AWG#29号线……。)2～3秒。
　　
　　c.AWG#20号线以下(如AWG20，AWG19)3～5秒。
　　
　　F.锡炉用锡条，其锡铅比例标准为60/40。每月须加一次新锡约1/3锡炉量。
　　
　　G.每焊一次浸入产品的锡面须保持干净。
　　
　　H.每月清洗锡炉一次并加新锡至锡炉满为止。

　　Note：
　　
　　1、白包Bobbin含锡油多，焊锡时间不可过长。
　　
　　2、塑料Bobbin不耐高温，易产生包焊或Pin移位。
　　
　　3、不可烧(烫)坏胶带。
　　
　　4、三层绝缘线须先脱皮后镀锡。
　　

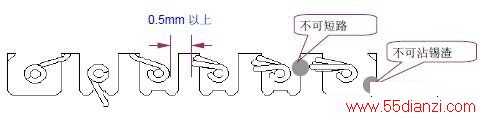

　　5、焊点之间最小间隙须在0.5mm以上。(下图)
