高频变压器铁芯组装

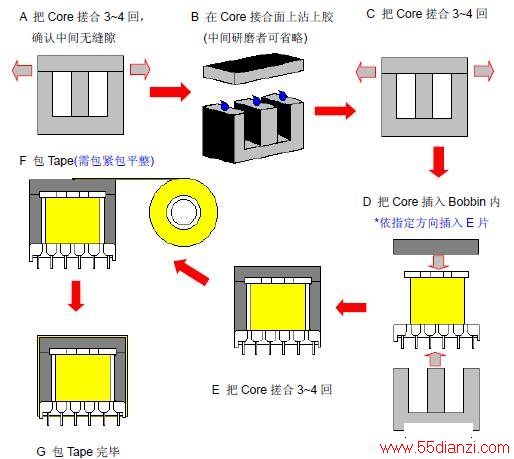

　　1、铁芯组装作业　

　　1).Core确认：不可破损或变形。
　　
　　2).工程图规定须有Gap的Core要研磨，须加工Core的要先加工。
　　
　　3).组装：如无特殊规定，卧式Bobbin已研磨的铁芯装初级端，立式Bobbin已研磨的PIN端。
　　
　　4).铁芯固定方式可以铁夹(CLIP)或三层胶布(Tape))方式固定，且可在铁芯接合处点Epoxy胶固定，点胶后须阴干半小时再置于120°C烤箱中烘烤一小时。包铁芯的固定胶布须使用与线包颜色相同的胶布(图面特殊要求除外)，厂家需符合UL规格。

　　Note：铁芯胶布起绕处与结束处；立式起绕于Pin端中央，结束于Pin端Core边缘；卧式起绕于Pin1，结束于Pin1侧Core边缘。有加Copper则起绕于焊接点，结束于焊接点处。
　　
　　2、组装Core的注意事项。
　　
　　1)组装Core时，不同材质的Core不可组装在同一产品上。
　　
　　2)有加气隙(Gap)的变压器与电感器，其气隙(Gap)方式须依照图面所规定的气隙(Gap)方行，放于Gap中的材质须能耐温130°C以上，且有材质证明者或是铁芯经加工研磨处理。
　　
　　3)无论是有加Gap或无加Gap的铁芯组合，铁芯与铁芯接触面都需保持清洁，否则在含浸作业后L值会下降。
　　
　　4)包铁芯的胶布宽度规定，以实物外观为优先着眼，次以铁芯宽减胶布宽空隙约0.5mm~2mm为最佳。
