1．线圈的匝数不同
变频器输入电流中，高次谐波分量的频率并不很高，故输入滤波器线圈的匝数稍多；而输出电流中高次谐波分量的频率较高，等于载波频率，故输出滤波器线圈的匝数可略少。
2．附加电路不同

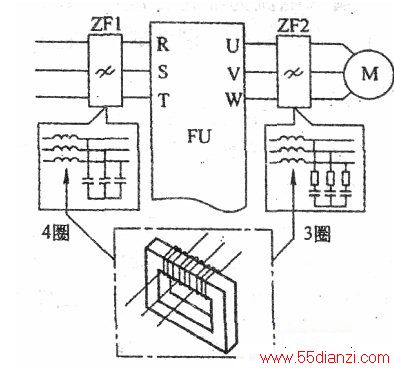

为了提高滤波效果，各生产厂家往往在线圈两端加接电容器。但输出滤波器中，靠近变频器侧是不允许接电容器的。在电动机侧，即使接入电容器时，也应串入限流电阻，如下图所示。所以，输出滤波器在接线时，必须注意不能把变频器侧和电动机侧接反
