SAWF与LC或陶瓷滤波器的谐振现象有所不同，它是利用弹性固体（如石英之类的压电晶体1表面层内的质点在外界电场的作用下产生周期性振动，使固体发生弹性形变产生沿表面层传播的一种机械波，并采用从叉指形电极的一端发送，另一端接收的方法来实现信号传输及选频。

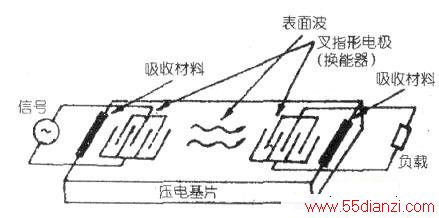

下图是SAWF的内部结构示意图。它是在具有压电效应的材料基片上蒸发一层金属膜，并用光刻技术在两端各形成一对叉指形电极作为电一机（或机-电）换能器，工作原理简述如下。
当在输入端加上信号电压后，叉指形电极间形成了一个电场，由于晶体的压电效应，在基片表面层激发出周期性振动（由此形成的表面波），一部分被吸收材料所吸收，另一部分便传向输出端。当输入电信号的频率与声表面波的固有频率相同时，传输效率最高；反之则受到衰减。输出则通过叉指形电极，把机械振动转化为电信号并输出。SAWF的中心工作频率、幅频特性和相频特性等指标，由叉指形电极的形状，疏密、大小、距离等物理参数决定。
