肖特基二极管的特性

　　肖特基二极管属于低功耗、大电流、超高速半导体器件，其反向恢复时间可小到几纳秒，正向导通压降仅0.4V左右，而整流电流却可达到几千安。
　　
　　肖特基二极管与PN结二极管在构造原理上有一定区别。这种管子的缺点是反向耐压较低，一般不超过100V，适宜在低电压、大电流的条件下工作。液晶彩电DC-DC变换器中的二极管一般采用的就是肖特基二极管。
　　

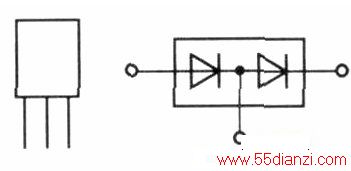

　　需要说明的是，很多肖特基二极管和快恢复二极管有三只引脚，外形酷似晶体管。其实，这是一种内含两个肖特基二极管的复合二极管，其中一只脚为公共正极，另两只脚分别为两只二极管的负极，可用万用表方便地进行判断，如下图所示。
