液晶显示器的特殊元件-肖特基二极管

　　在液晶显示器电源电路的输出部分，普遍采用的是肖特基二极管做输出端的整流二极管。一旦损坏后，不能用普通PN结的二极管代换。
　　

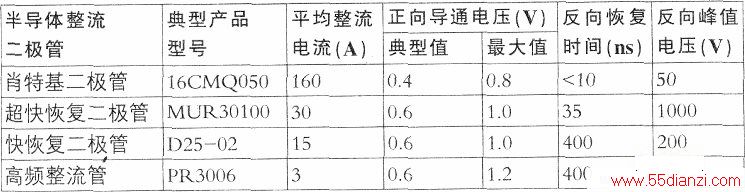

　　肖特基二极管和普通的PN结二极管不同，它不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属一半导体结原理制作的。因此，肖特基二极管也称为金属一半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。是近年来问世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千安培。这些优良特性是快恢复二极管所无法比拟的。在家电中，被电脑、液晶电视／显示器等产品大量采用。其结构示图如下图所示。性能比较见下表。
