JFET的推挽源极跟随器电路的应用

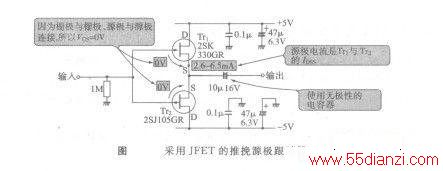

如图所示，该电路是采用JFET的推挽MSP430F415IPMR源极跟随器。这个电路的结构非常简单，而且由于是推挽结构，所以不会像其他的那样波形被限幅，使用也很方便。
    由于N沟JFET和P沟JFET的栅极与栅极、源极与源极相互连接，所以Tr,和Tr2都是在VGS =OV下工作。因此，Tri和Tr2的源极电流都是IDSS（GS一OV时的源极电流是IDSs）。
     不过这是Tri和Tr2的传输特性完全相同（当然极性是相反的）时的情况，实际的器件即使是互补对也不一定正好完全一致。
     图的电路中Tri的源极与Tr2的源极相接续，所以Tri和Tr2的源极电流完全相等。这时的源极电位将会偏离V GS为OV的值。
     这个电路的设计非常简单，只是选择JFET。但是JFET必须使用互补对，而且IDSS的档次必须一致。否则的话，将不会出现传输特性的交叉点。
     另外，由于使用的JFET的IDSS分散性，不能确定源极电位是正还是负，所以为了从Tri和Tr2的源极取出输出而使用的耦合电容必须采用无极性（双极性的）电容。
