业余无线电接收、放大设备，为了得到更好的效果，不仅要选择完善的电路，周密地考虑结构及仔细地安装也有很重要的意义。电路越复杂，构造和调整的质量起的作用就越大，可以认为是一个定则。
设计接收、放大设备的基本原则是把各级电路接成总电路时，必须防止有害的回授，为此供电电路及自动控制电路中要接人去耦滤波器。在高频放大电路中的大容量电解电容箍上应并联一只几百pF的云母电容器或陶瓷电容器来旁路。
每一级放大器都应该设有去耦电路，这些去耦电路一般由RC滤波器构成。要求放大电子管的屏极电流发生改变时，屏极电压变化尽可能小。为此必须减小被控制电子管的屏极去耦滤波电阻，而相应地增大这些滤波器的电容i帘栅压最好用分压器供给；起始偏压宜从总的供电电路中的龟阻上取得。
在无线电接收音机中，不应当醉心于提高检波器以前的增益（高频和中频），因为在工业干扰与天电干扰的现有电平下，不能使用灵敏度高于100UV—500hN的接收音。
包括几个低频级的负回授，只有在对电路进行仔细的计算和安装的条件下才可以应用，否则可能使放大器的工作不稳定或产生自激。业余无线电爱好者应尽可能准确地按照那些设备的说明书来进行仿制。

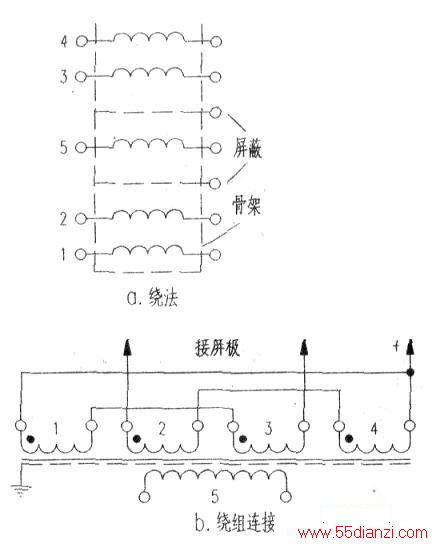

在选择元件时，要尽量和原理电路中的数值相近，特别是输出变压器，为了得到良好的低频放音，输出变压器必须有尽可能大的电感，即铁心面积必须足够大，初级绕组的匝数足够多，初级绕组导线的截面积应该与末级电子管的屏流相适应。必须尽量减少变压器的分布电容和漏感，若此变压器也包括在回授电路内，那么减少分布电容和漏感，对于提高放大器的稳定性也有很大意义。如图a所示，分段绕法和交叉连接的变压器，能很好地满足上述要求。首先在骨架上绕两个初级绕组1和2，然后绕次组绕组5，最后在次级绕组上面再绕两个初级绕组3和4；所有这些绕组按图b所示的方法进行连接。这样的结构可以降低漏感，减少分布电容，而这一点是强回授放大器稳定工作所必须的。
为了提高稳定度，本机振荡器的电子管和元件要远离灼热元件。本机振荡的电子管管座最好用陶瓷管座，短波及超短波线圈最好绕在陶瓷聚苯乙烯支架上。调谐都分要有防震装置，收音机的机壳必须坚固。
装配接收机时，要把中频及高频所有线圈（回路）仔细地加以屏蔽，隔离覃的直径应不小于线圈的两倍。
接收机的机壳不能作为电子管的一根灯丝线，也不能作为地线，因为这会使交流声增大。电子管的灯丝电路和地线分别用各自单独的导线，灯丝电路应用两根绞台线连接各电子管的灯丝，并且在低频放大第一级处将其中一只灯丝引脚与“地”线和机壳相连接（三者接于同一个点上）。每一级元件要装在这个电子管附近，它们的接地导线应接至公共地线导线的同一点。超短波接收机的接地导线和高压导线通常是用宽的金属带做成的，这种金属带贴着机壳，用云母或赛璐珞衬垫与机壳绝缘。这种金属带的分布保证各级很好地去耦。金属带可以用绝缘的螺旋导线绕在硬橡胶、木料或其它绝缘材料做成的棍子上，螺旋导线装在机壳上，并且有抽头引到各级去。
为了减弱交流声，首先必须在设计整流器时不要吝啬，在滤波器中要用大容量的电容器及大电感的扼流圈。在放大器电路中应该装有去耦滤波器，其中的电容器的容量应该很大。
其次，电子管的选择起着很重要的作用。
第一级电子管最好用三极管，它的屏极必须仔细地滤波，因为三极管很容易受屏压脉动的影响。6J7是五极管中交流声比较小的一种。在第一级中最好不用没有栅帽的管子，因为这种管子产生的交流声比较大。
利用负回授可以抑制交流声。借助于在灯丝之间接一个抽头接地的电位器使灯丝接地的方法也很有用。选择电位器抽头的位置可以使交流声电平减小lOdB—30dB。
降低第一级电子管的灯丝电压（从6.3V降至5.sv}或灯丝用整流后的直流供电都能得到良好的结果。
电子管灯丝和阴极之间的漏电对产生交流声起着有害的作用。灯丝和栅极之间的漏电和栅漏电阻—起成为灯丝电压的分压器，因此这电压的大部分将加到电子管的栅极上。
为了克服上述现象，放大器的第一级必须采用陶瓷管座，以大容量的电容器（40μF或更大）和阴极电阻并联。如果第一放大器阴极直接接地，而所需的偏压靠栅极流流过5Ω-10MO的栅漏电阻而得到，这样的电路有良好的结果。
正确地安排电路是很重要的。每一根地线都应该接在机壳的同一点上，而且这一点位置的选择应该使交流声最小。放大器输入端与拾音器或其它信号源的连接必须用双线，隔离层与机壳相连。假使利用隔离层作为输A导线之一，交流声将显着增大。输出变压船必须有屏蔽。应特别注意，电源变压器和唱机或录音机的电动机具有较强的杂散磁场，如果第一级电子管处在这种磁场中，鄢就可能产生交流声，因此电源变压器和电动机应离开放大器足够远。
