构思新颖的循环彩灯

　　这款彩灯能逐个点亮，一齐熄灭，然后又逐个点亮，一齐熄灭，如此循环工作。
　　

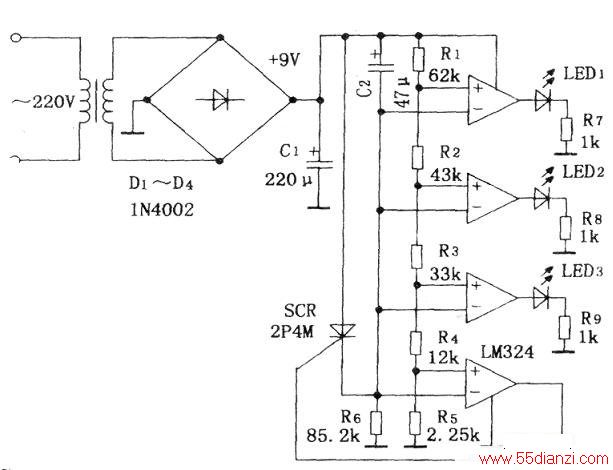

　　220V交流电经变压器降压，D1—D4整流，C1滤波，获得+9V直流电压。
　　
　　此彩灯使用一片四运放LM324，并将其中的四个运算放大器都接成比较器形式，比较器的阈值电平由R1一R5分压后确定，各比较器的反相输入端都接到电容C2的负端。
　　
　　通电后，因C2端电压为零，各比较器都输出低电平，LED1～LED3不亮，可控硅SCR关断。随着充电的进行，C2负端电压逐渐下降，当降到低于第一个比较器同相输入端的阈值电平时，第一个比较器输出高电平，LED1点亮。当C2负端电压降到低于第二个比较器同相输入端的阈值电平时，第二个比较器输出高电平，LED2点亮。以此类推，第三个比较器也将输出高电平，LED3点亮。当C2充满电后，C2负端电压接近为零，第四只比较器输出高电平，单向可控硅SCR受触发导通，C2所充电荷经SCR的阳极和阴极迅速放电。C2放完电后，C2负端电压上升到接近电源电压，四只比较器全都输出低电平，LED1一LED3-齐熄灭，SCR关断，电源再次经C2和R6向C2充电LED1～lED3又将逐个点亮，然后是一齐熄灭，如此循环。
　　
　　图中LED1可选红色发光二极管，LED2可选绿色发光二极管，LED3可选黄色发光二极管。三只发光二极管可以封装在一个灯罩内，也可排列成直线或三点状，以达到装饰效果。
　　
　　C2和R6决定循环周期，R1一R5决定每只发光二极管的点亮时间。
