方便实用的JQX继电器检测仪

　　这台JQX继电器检测仪，与用万用表检测相比，有快速、方便、准确的优点。
　　

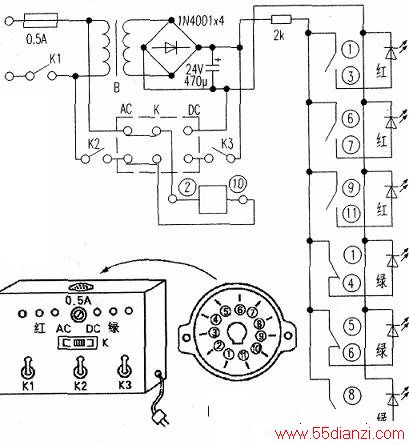

　　JQX系列继电器的型号较多，本检测仪适合检测工作电压为AC220V和DC24V的两种。继电器为11脚管型结构，且带有管座。②、⑩脚间是线包，其余9只脚是三组转换型接点的引出端。检测时，将继电器从设备的继电器管座上拔下，插在检测仪的继电器管座上即可，甚为方便。
　　
　　检测AC220V继电器时，转换开关K先拨至“AC”挡，然后闭合电源总开关K1，如果继电器接点良好，则DC24V电压通过2kΩ限流电阻使三只绿色发光二极管点亮。再闭合开关K2，若继电器吸合，则三只红色发光二极管点亮，而三只绿色发光二极管熄灭，表示继电器触点接触良好。如果某只发光管亮度低或不亮，则表示对应的接点接触不良，可对接点进行清洁或整形后再复检。如果闭合K2后继电器不吸合，说明继电器线圈断路。
　　
　　检测DC24V继电器时，将转换开关K拨至“DC”挡位，利用开关K3进行检测，其原理与上述相同。检测24V直流继电器时应特别注意转换开关K的位置正确后，再闭合电源开关K1，以防止继电器线圈因误加220V电压而烧毁。
