这种光敏电阻器测试台,主要用于汽车前照灯光强度检测仪的光照扫描板上。具体制作方法介绍如下:
1.检测光敏电阻嚣的环境条件
测量光敏电阻器时,对光源要求很高,为防止外界光源干扰,要求测量在室内进行,并应用窗帘把窗户遮住,为了使室内光源均匀,应在室内房顶上装一盏20—40W的日光灯。
2.测量夹具的制作
测量夹具也很重要,它采用两块电路印制板制成。

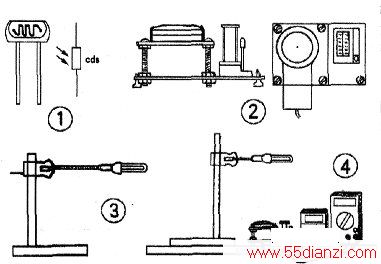

其结构分上下两层。上层是固定照度计测量头的。它的高度是用两根螺杆上下可调,作用是使照度计测量头的高度与被测光敏电阻器的高度在同一平面上,以保证测量准确。下层是用来固定测量插座的。插座采用活动式14脚集成块插座,把插座焊在印制板上。引两根导线至数字万用表上即可。整个测量夹具结构见图2。
3.活动光源的制作
首先做一个调节灯座,底座用20cmx15cmx2cm的铁块上面焊一根长50cm左右的圆铁管(可用自来水管),底座的重量可避免调节灯光高度时灯倒下而引起事故。
测量用灯,采用18W节能灯,灯座是带夹子软管的灯座,以便夹子在调节灯座的金属管上上下移动,这样一个可调的活动光源就制成了。其结构如图3所示。
4.检测光敏电阻器必备的工具
测光源强度用FX-101型照度计。
删光阻用数字式万用表。因测量光敏电阻器数量很大,采用+9V稳压电源,以提供照度计、数字万用表的工作电源,避免测量时间长、电池电压降低而影响测量精度。
测量方法
1.把灯置于测量夹具上方,调节灯光的高度,使照度计显示在45流明处,相当于被测光敏电阻器的暗阻。测量时把所测光阻按大小分类放置,如:3KΩ±5%放一处,依此类推即把光敏电阻器的暗阻分选出来。
2.调节灯光高度,使照度计显示在100流明处,这相当于测光敏电阻器的亮阻。把暗阻合格的光敏电阻器再在100流明处测量。这时所测光阻比暗阻小,测量中也按光阻阻值±5%分选。这样光敏电阻器在45~100流明的光照范围内的光阻就测量出来了。测量工作台如图4所示。
采用以上的测试方法,使调试非常方便快捷,它提高了工作效率,降低了产品成本。
