性能优良的多级循环定时控制电路

　　该电路是一个三级定时控制器，可用于控制三台设备按照设定的时间依次循环工作，而且每台设备的工作时间可以独立调节，如果需要控制更多设备循环定时工作，只需要增加单元电路的数目即可。电路工作稳定、性能优良、性价比高、操作方便、适合个人和小型企业制作。可用于企业生产自动控制及彩灯控制，也可用于家用电器的趣味控制等。
　　
　　一、电路工作原理
　　

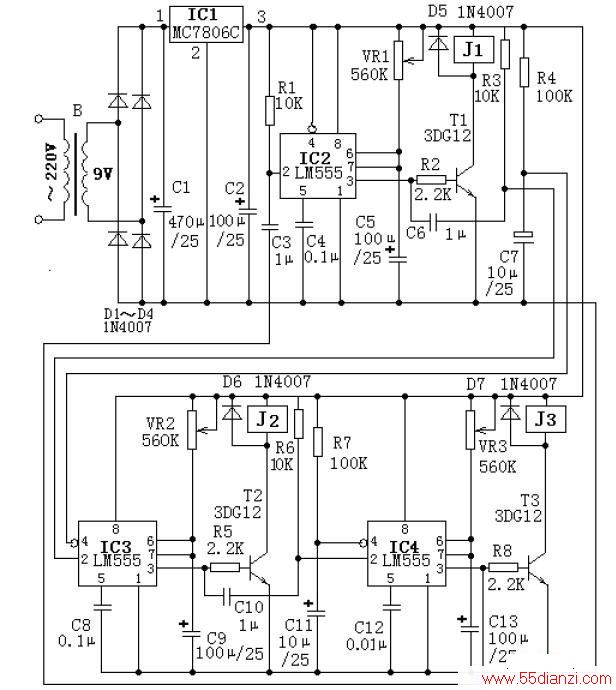

　　电路原理如下图所示。

　　电路中，由三个时基集成电路LM555组成三个单稳态电路，每个单稳态电路作为一个定时控制单元。三个单元共同完成三级循环定时控制功能。
　　
　　在接通电源的瞬间，由于555集成电路IC3和IC4的复位端4脚都接有时间常数较大的自动复位电路（分别由R4、C7和R7、C11组成），使IC3和IC4复位，它们的输出端3脚就输出低电平，使三极管T2、T3分别截止，继电器J2、J3释放。
　　
　　由于IC2复位端4脚直接接在电源正极，电源接通时电容C3上的电压不能突变，IC2触发端2脚得到触发电压，使其进入暂稳态，其3脚输出高电平，三极管T1导通，继电器J1吸合，J1触头可控制电器通电工作。同时电源经电位器VR1向电容C5充电，当C5上的电压升高到电源电压的三分之二（4V）时，IC2结束暂稳，其3脚输出低电平使三极管T1截止，继电器J1释放，其触头控制的电器断电停止工作。调节电位器VR1和电容C5的参数就可改变继电器J1的吸合时间。在IC2输出低电位的瞬间，由电容C6和电阻R3组成的微分电路，将在IC3的触发端2脚产生负尖脉冲，触发IC3进入暂稳态，其输出端3脚输出高电位，使三极管T2导通，继电器J2吸合，其触头控制的电器通电工作。调节电位器VR2和电容C9的参数就可改暂稳态时间。

　　当第二单元暂稳态结束时，由电容C10和电阻R6组成的微分电路，将在IC4的触发端2脚产生负尖脉冲，触发IC4进入暂稳态，其输出端3脚输出高电位，使三极管T3导通，继电器J3吸合，其触头控制的电器通电工作。调节电位器VR3和电容C13的参数就可改暂稳态时间。
　　
　　当第三单元暂稳态结束时，经微分电路C3、R1去触发第一单元电路，这样依次循环来实现循环定时控制。
　　
　　二、元器件选择
　　
　　电路中，IC1为三端集成稳压电路，选择MC7806型；IC2、IC3、IC4采用LM555时基集成电路；继电器J1、J2、J3要根据其控制电器的工作电流来选择，但继电器线圈额定电压应为直流6V。其他元器件没有特殊要求，按电路标注选择即可。
　　
　　三、制作与调试方法
　　
　　整个电路检查接线无误，通电就能正常工作，电路中的VR1、C5；VR2、C9；VR3、C13的参数分别决定三个单元电路的定时时间，按电路参数定时时间约为1.1RC秒。
