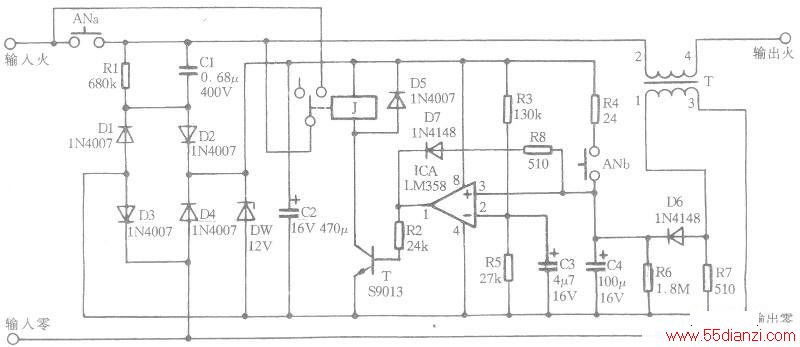

目前绝大多数使用单片机控制的微波炉（通常所说的电脑板微波炉）均不带总电源开关，长时间处于待机状态不仅消耗电能，而且增加了因电网异常而损坏微波炉的机会。但每次用后拔下电源插头或关掉插座上的开关又很麻烦。下面介绍的这个电路就可以解决上述问题，而且不用对微波炉做任何改动。下图是延时全关断装置的电路原理图。
该电路静态时不耗电，按一下非自锁双刀双掷按钮开关AN，市电通过ANa经电容降压后稳压为12V供电电路，并经R4和ANb给C4充电，使运放输出高电平，J吸合将ANa短路自保、启运过程结束，电路进入暂稳态。在暂稳态过程中C4上电荷将通过R6缓慢泄放，如果在此时间内（按图示参数约为6分钟）使用了微波加热或烧烤功能，则T的次级感应电压经D6半波整流后为C4充电，维持运放3脚高电压，如果没有使用或使用结束后，T次极感应电压很低，6分钟后C4上电压小于C3上电压使运放输出低电平、J断开，电路全部断电。电路中D7和R8是为防止J断开瞬间C3上电压比C4上电压下降得快造成运放输出高电平，C2上剩余电压使J重新吸合而设。

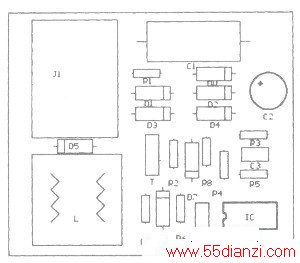

关键元器件选择与电路调试：T可用坏的漏电保护器中拆出的电流互感器直接代用，原初级(粗线2-3T)仍做初级，原次极作为次极。AN选用廉价易购的KD28型双刀双掷非自锁按钮开关，其它元件数值均标注图中，改变C4和R6数值可改变电路暂稳时间，调试时改变R7大小使微波炉以最大功率工作时C4上电压在5-10V范围内即可（注意电路与市电不隔离，调试时需注意安全）。上图和下图是印制电路板图(1.1)该电路经一年使用效果良好。
