新颖的电灯肘控开关电路

　　电灯使用肘控开关较拉线开关和按键开关更实用，当我们双手不得闲时，我们可以用手肘去碰它。
　　

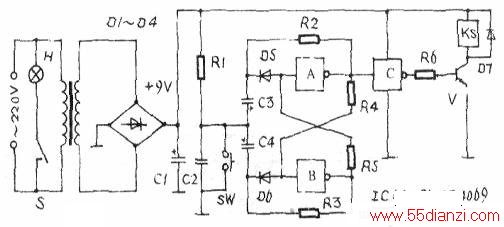

　　一、工作原理（见下图）
　　
　　220V交流电经变压器降压，Dl，D4整流．Cl滤波，获得+9V直流电源。六非门CD4069的门A、门B和D5、D6、C3、C4、R2一R5组成负脉冲触发型双稳态触发器。因门A和门B的输入瀚出端互相交叉，所以门A输出端的电平和门B输出端的电平总是一高一低，互为反相。
　　
　　接通电源瞬间，C2端电压为零，C3、C4端电压也为零，门A和门B的输出端电位都趋于上升，因器件的微小差异，设门A输出端的电位上升得快些，经R4耦合，使门B输入端电位上升得更快，门B输出端电位下降，经R5耦合后，又使门A输入端电位下降，门A输出端电位上升得更快，经过～声正反馈，最终使门A输出高电平，门B输出低电平。门B输出端的低电平使C4有了充电回路，电源经R1、C4、R3和门B的输出端向C4充电。门A输出端的高电平使C3两端电位相等而不能充电。以上为该触发器的静态状况。
　　
　　按下轻触开关sW，因C4端电压不能突变，D6负极跳变为负电位，门B输入端被D6箝位在低电平，门B输出高电平，该高电平经R5使门A输入端置高电平，门A输出低电平，此低电平经R4正反馈于门B的输入端，使门B输出端锁定在高电平，门A的输出端锁定在低电位，这是电路的一种稳定状态。再看看C3和C4，C4经开关SW副地，再到门B输出端、R3和C4负端放电。门A输出端的低电位使C3有了充电回路，电源经R1、C3、R2和门A的输出端充电。
　　
　　再按一下sw，用C3端电压不能突变，门A的输入端被箝位在低电平，门A输出高电平，经正反馈后，最终使门A输出端锁定在高电位，门B输出端锁定在低电位，这是电路的另一种稳定状态。同样道理，C3经sw、地、门A输出端、R2放电，C4则被电源充电。
　　
　　从以上叙述可以看出，每按一次开关sW，由门A和门B组成的双稳态触发器变翻转一次。门A输出端的高低电平变化经非门C变换后，推动三极管VT饱和或截止，最终由继电器的常开触点控制电灯H的点亮和熄灭，达到肘控开关的目的。C2用于消除开关时肘的抖动，使肘控更加可靠。
　　
　　二、元件选择
　　
　　D1～D7为IN4001,C1=220μF,C2-0.047μF,C3:C4=0.1UF,R1=R4=R5=10KΩ,R2=R3=43KΩ．R6=1KΩ，VT为9013，继电器为JZC-21F，lC为CD4069，sw为轻触型开关。
