电路如下图所示。可检测12V、24V、36V及48V电瓶正负极和电压。

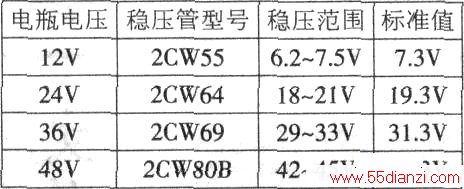

VD1是整流二极管，当探针T触及地端时，VD1截止，电路不工作，LEDl～LED5均不亮。只有T触及电瓶正端时，电路才工作。VD2是稳压二极管，起降压作用，当电瓶电压不同时，VD2的型号也不同，如附表所列。由于稳压二极管有一个稳压范围，要精心挑选符合标准值的稳压管，否则影响测量精度，VD3～VD6选用稳压值为1V的稳压管2CW50。以测量24V电瓶为例，VD2的型号为2CW6A，其稳压范围为18V～21V，可精选稳压值为19.3V的稳压管接入电路。当被测点无电压或小于22V时．LEDl～LED6均不发光：当被测电压为22V±0.5V时，LEDJ点亮发红光：被测点电压为23V±0.5V时，LED1、LED2（绿）同时亮。依次类推，当被测点电压为26V±0.5V时，LEDl～LED5全亮。LED1～LED5均选φ3mm高亮度型，LED1、LED5用红色，表示电瓶电压过低或过高，已超过安全使用范围，LED2～LED4用绿色。
