使用电控锁远距离开门很方便。这种锁的工作线圈额定电压为DC12V，直流电阻约2Ω，工作电流较大，若电源长时间向线圈供电，就有可能烧坏电源或线圈。
而这款电控锁开锁电路，能自动限制供电时间，有效地对电源起到保护作用，既安全又简单。

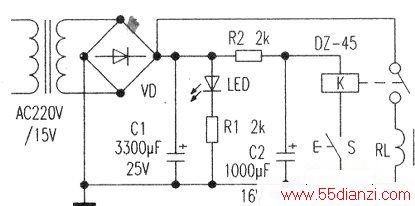

电源电路见附图。图中T为电源变压器；K为小型继电器；S为开锁按钮；RL为电控锁工作线圈。其工作原理如下：
接人交流市电后，电容C1和C2很快充满电。当按下S时，C2通过继电器K放电，K常开触点闭合，C1向RL放电，电控锁打开。若按下S不放，由于电阻R降压，使C2两端的电压低于K的释放电压，K的常开触点很快又断开，RL断电，起到了自动限制供电时间的作用。只有当手松开S，C1和C2充满电后，才能再一次开锁。
主要元件选用和布置：电源变压器T功率8~12W；C1的容量不能小于3300μF，以保证开锁电流足够大；整流二极管VD选用2A100V的，也可用二只1N4001并联使用；继电器K的触点负载15A。R2、C2的值应根据实际情况灵活选用：R2值小、C2容量大时K吸合时间长，但R2值过小时K不会释放。由于线路工作电流较大，除开锁按钮S外，其余部件都要靠近电控锁，且电源主线路导线截面积不小于0.75mm2，以减少线路工作压降。
