此电容倍流降压器输入220V市电，输出150V直流。
工作原理如上图所示。市电正半周经D2、D6、D7给C1和C2串联充电，由于Cl和C2的容量相同，所以两电容都被充电至150V。此时市电正半周经D1、R1、R2使Q1导通，由于Q1导通，使Q2无正向偏置电流而截止。当市电负半周时，由于Q1失去偏流截止而Q2饱和导通，C1所充电荷经Q2、R5、D4、D5向C3充电，C2所充电荷经D3、Q2、R5、D8也向C3充电，结果使C3被充电至150V。下一个市电正、负半周时又重复上述过程。
D1~D8使用1N4007，其它元件按上图所示选用，此时最大输出功率为100W左右。C1和C2选用容量误差在5%以内即可。

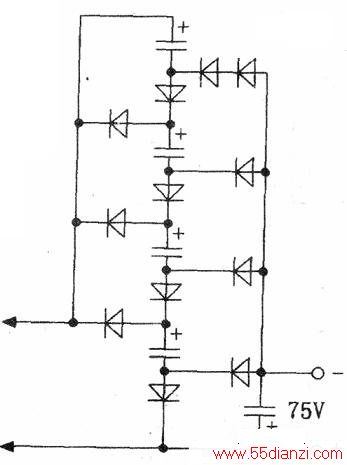

本装置的最大特点是输入电压是输出电压的2倍，输出电流是输入电流的2倍，其作用类似于变压器降压。加接电容和二极管后还可实现多种降压方式，下图为4倍降压电路，此时的输出电压约为75V，输出电流是输入电流的4倍。
