一直羡慕苹果本本的发光LOGO，于是决定动手自制一个，而且这个LOGO不光可用在笔记本上，用在机箱上也不错。下面就以笔记本为例来讲讲我是如何给它加装发光LOGO的。
改造材料：废旧七英寸液晶屏、黑色碳纤维贴纸、细漆包线、,100Ω电阻、0-500可变电阻、废旧USB线。
改造工具：热风枪、剪刀、电烙铁、裁纸刀、双面胶、宜尺等。
1:拆解液晶屏裁切均光板

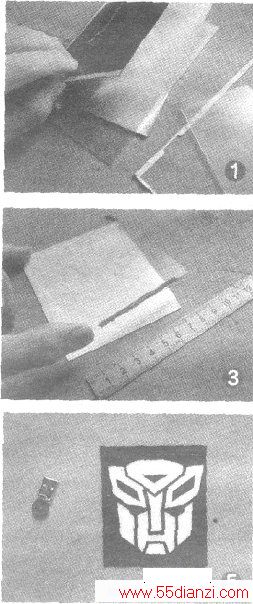

首先用裁纸刀撬开废旧液晶屏的金属边框、剥开液晶面板，找到此液晶屏后面的背光纸以及均光板，将均光板轻轻地取出来（图1）。需要注意的是，均光板以及背光纸比较软，都不能用指甲或硬物刮擦或弯折，否则散射出的光线不均匀，会影响发光效果。
根据LOGO的大小需要裁切均光板，裁切均光板时可在桌面垫一些废报纸以免划伤桌面。
先用铅笔在均光板上标记需要裁切的长与宽，再把钢尺掸在上面，用裁纸刀沿着钢尺一侧刻划，裁切成8cm x 9cm的长方形。
2:改造LED灯条
发光LOGO的光源我们仍然使用液晶屏内的LED，但根据发光面积以及电压还需适当改造一下。此次制作的发光LOGO面积较小，对应的发光LED数量不需要太多，用裁纸刀在灯条上截下四颗即可（截下的LED条长度应略小于均光板的宽度）。
接下来需要解决LED供电问题，因为本次制作的发光LOGO由5V的USB供电，不适用于原本的串联电路，所以我们要把LED改成并联。

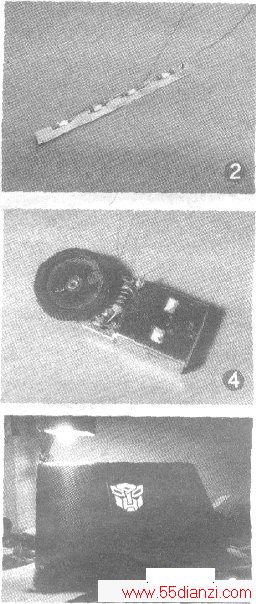

从液晶屏底部的塑料框上剥下LED灯条（有些LED是固定在薄PCB扳上的，需要用小刀轻轻撬下来防止折断），用裁纸刀切断灯条内部的铜箔，使每个LED都分开，然后用两根细漆包线分别将四颗LED的正负极并联焊接在一起（图2），这样便将LED条改造成5V电压可以驱动的了（焊接完成后要轻轻拉几下焊点处的漆包线，检查是否有虚焊）。
最后把改造完的LED条用双面胶固定在均光板的一侧，剪一块与均光板同样大小的白色塑料反光纸垫在下面，四周用双面胶固定（图3）。
3:制作USB供电插口
USB公头可以从废旧的数据线上拆下。切下多余的塑料外壳只留下USB接口与触片，然后把USB左右两边的触片电源线引出，并串联一枚100Ω左右的电阻进行分压，以防5V电压过高损坏LED。
如果把它制作成可调节亮度的LOGO，那么还需在其中的一根电源线上串联一枚0—50Q可变电阻。将可变电阻旋钮朝上，底部则插在USB公口尾部，再用热熔胶固定住，从而保证它的稳固（图4）。
4:镂刻碳纤维贴纸
这一步比较关键，镂刻图案的质量直接影响LOGO的美观。笔者选择了变形金刚的头像，它的LOGO图像基本由宜线构成，所以用裁纸刀雕刻起来非常方便。
先用打印机打出比均光板稍小的变形金刚LOGO，然后把打印的变形金刚图案覆盖在碳纤维贴纸上，四周用胶带固定住，再用裁纸刀进行刻画（刻画的时候最好用尺子挡着，以防画错的线条在发光板前出现漏光，影响美观），最后把刻出的图案盖在均光板上（LOGO图案与均光板之间可以放上均光纸让光线更柔和），多余的碳纤维贴纸则折过来贴在背面，这样可防止发光板的边缘漏光（国5）。
5:贴碳纤维贴纸
至此发光LOGO的制作基本完成，现在还需贴上仿碳纤维贴纸。首先}巴笔记本A面清洁干净，把制作好的发光LOGO用双面胶粘在笔记本的A面的正中央，然后把事先挖好孔的碳纤维贴纸贴在笔记本A面（孔的面积比LOGO稍小，这样可以正好盖住LOGO的边缘部分）。
碳纤维贴纸贴在笔记本拐角等转折处时必须先对其加热软化，这样能让贴纸变软拉伸，完美包裹转折处。打开热风枪，功率调在300W，风速5挡(没有热风枪的话用电吹风代替也行），用热风枪轻吹发光LOGO边缘的贴纸部分再用手指轻轻按压加热后的贴纸，让贴纸紧紧地固定住。
加热贴纸的时候千万别将出风口对着某一处吹，这样会使局部快速升温，烧坏贴纸甚至是笔记本外壳，应该一边吹风加热一边晃动风枪口，让贴纸局部及周围均匀加热。最后把LOGO电源线理好，边沿多出的碳纤维贴纸用裁纸刀切除。现在从笔记本侧面看上去，发光LOGO似乎是嵌在笔记本外壳上的。
最后插上发光LOGO的USB供电接口，缓慢调节电阻旋钮，LOGO已经发出柔和的白光了（图6），是不是非常炫？
总结：经过一番改造，发光的LOGO就做好了．这种发光LOGO不仅可以贴在笔记本A面，也能够贴在机箱上，同样的酷炫 不过这样供电虽然方便，但会占用一个US13接口，动手能力强的同学可以把笔记本拆开，把发光LOGO电源线从笔记本转轴部位接进去，然后并联在主板usB口的正负极上，这样便能解决占用USB口的问题。
