自已动手制作TTL线

　　准备一条手机数据线是USB接口的，另一头是手机的专用接口，先将数据线从中间剪开，用万用表测出TTL使用的4根线。

　　1、将USB数据线的USB接头金属触点面向上，最右侧（UDB的地线），与剪开的另一侧的各个接线测试电阻（或断通），测试到电阻为0（或通）的一根接线记下来（地线），那么5V的接线就是TTL的VCC线（Vcc这根线在破解时无用，如果没有测出也无所谓）。
　　

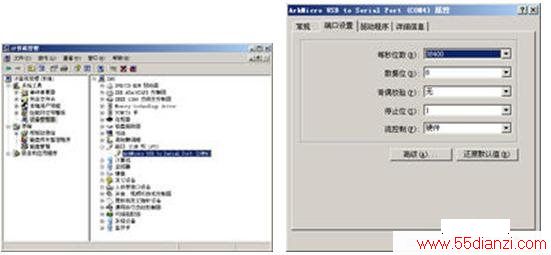

　　2、将剪断的USB数据线插入计算机，并安装好驱动程序，在设备管理器里识别为COM接口。

　　3、万用表调至DCV（直流电压）档，用黑色表笔接刚才测出的地线，并用红表笔分别测试其它接线，可以测试出5V、3V、0V等接线出来。
　　
　　4、打开软件《串口调试专家》，选择此数据线的COM接口并打开监控，同时将自动发送框勾选。
　　
　　5、将刚才测出的3V接线和0V接线端接（有多个这样的线，可以排列组合测试），如果接收框中出多次现于发送框中相同的信息，那么3V接线就是TTL中的数据发送线（TX），0V接线就是TTL中的数据接收线（RX）。
　　

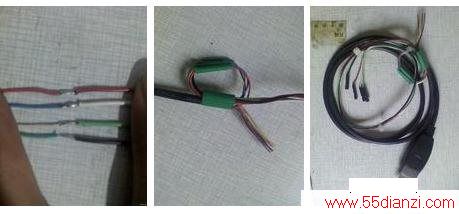

　　6、将刚才测出的线同废旧机箱上拆下的主板连线对接（主要是想破解的时候接线方便）。
