一台日立DZ-MV550A数码DVD摄像机，主机上没有电池充电电路．电池只能在适配器上进行充电。当摄像机不装电池时，可用专用插接线与适配器连接供电。该机电源适配器的外型尺寸为90x50x33mm3。主要元件MIP2E4D双列7脚．KGC-H00074TOB双列20脚．JRC-A3043H双列l4脚等组成。因进水大面积损毁，无法修复，只好全面放弃。仅利用其机壳重新制作。自制的理念是，充分利用廉价的精密稳压源TLA31作电压比较器取样，三端可调稳压器LM317作充电调压，达林顿管D633(100V/7A/40W)为摄像机供电。一块中38mm的节能灯板改制为开关电源后，为充电单元和供电单元提供12V~14V/1.5A的总电源，功率35W左右，制作时将盒内所有凸出的支架刮除。因该盒体积较小，在保证可靠性的前提下，尽量减少元件用量，滤波电容全部用小体积型，所有元件应严格检测后再上机。

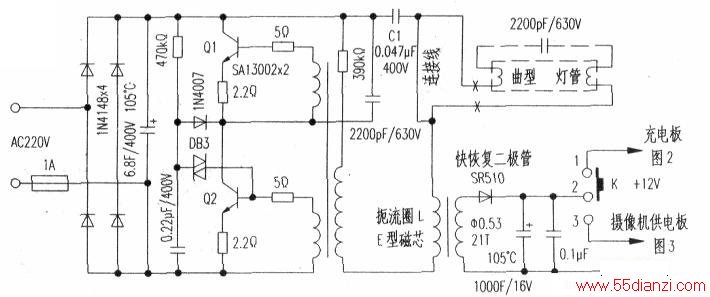

下图为15W曲管节能灯用的中38mm电路板电路，该板在盒内平行放置。
C1改为0.027μF/400V．VT1、VT2原用SA13002(400V/2A/20W)改为MJE13005(700V/4A/60W)。
在打X处将灯管和启辉电容拆除．用导线连接Cl和扼流圈L。原匝数不变，将L从电路板上取下，其E型磁心不太好拆开，易碎。可用香蕉水在对接点涂抹．约两分钟后，用薄刀片轻轻切入即可取开，在原线圈上用φ0.53mm高温度漆包线绕制21匝。下图中L右边为增加的滤波元件和转换开关K。也可不装K，但要多耗电。

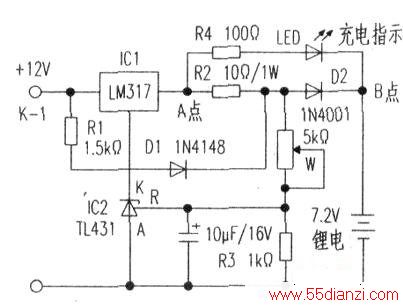

下图为电池充电板电路：尺寸33x25mm2．直立安装在盒内。
恒流恒压充电，充电电流由R2决定，取10Ω时均为190mA．取8.2Ω时均为230mA。恒压由IC2、R3、W组成，调节W可改变电压高低。调试时先不接电池，接一只lOOn电阻作假负载．调节W至8.4V，再拆去100Ω电阻。LED为充电指示灯，当电池插入后．AB两点间约2V电压LED发光，随着充电电流减小，AB两点间电压逐渐下降，至LED熄灭，电池充满。

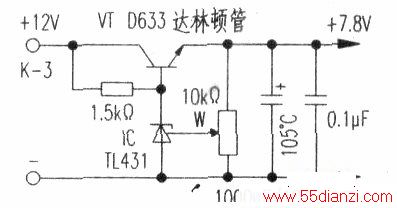

下图为摄像机的供电单元电路板，尺寸25x20mm2，平行安装在盒内，由精密稳压源lC与大电流达林顿三极管VT扩流组合而成。电路简洁，过载稳压性能足够好，温升也不高，输出电压调节为7.8V。

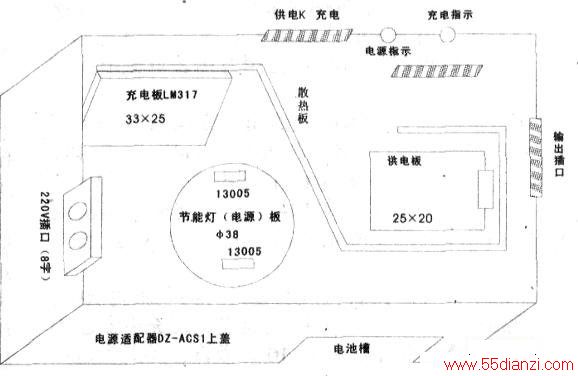

下图为三块单元电路板在盒的上盖内示意图，下盖中不装元件。使用时倒过来放置。LM317和D633共用一条铝散热板．MJE13005分别加长小块铝散热片。盒的两侧面（上下盖）钻3的散热孔各二排，散热孔排内壁用黑色音箱布遮挡，以防杂物进入。
原适配器上标注输出7.9V/1.4A．充电8.4V/0.65A．重新制作后的性能与原机相同。实测状况为：当摄像键电源开户瞬间电流达1.5A．但7,8V电压稳定不变，激励后的正常运行电流在0.45A~0,6A左右．随画面状况变动。为制作简单起见，充电板和供电板不必做印制板，因元件不多．用普通绝缘板钻孔搭焊即可，供电板上的电流支线须用中0,5mm以上的铜线焊接。完毕后用“一沾灵”胶水将三块板在盒内固定几个点。
