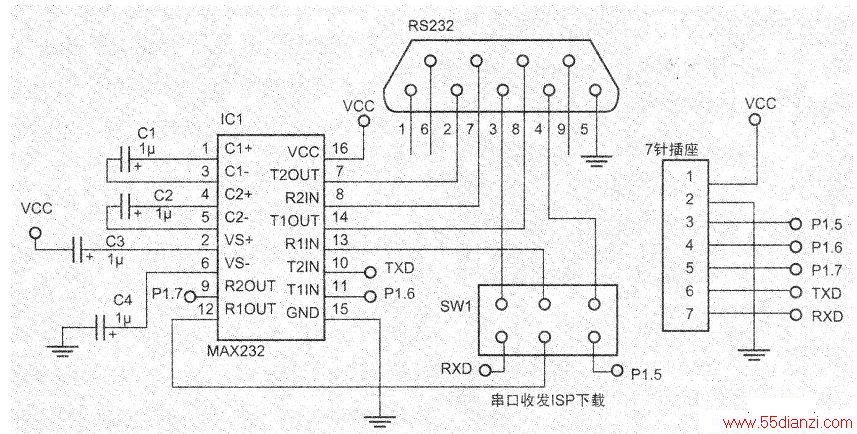

具有ISP下载与串口通讯功能的下载线的电路如下图所示。该下载线成本低廉，元件易得，既可完成在线系统擦除与编程，又可以作为单片机与PC机的串口通讯接口，进行PC机串口产品的开发。

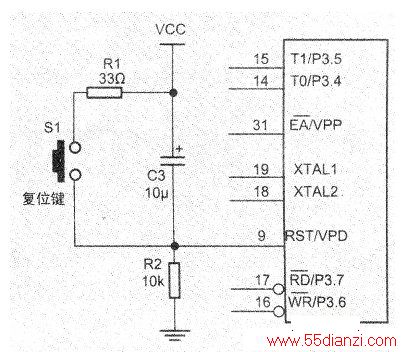

本电路中的核心元件是MAX232，起到PC机的串口EIA电平与单片机系统板的TTL电平之间的电平转换作用，其内部有两套共四路独立的电平转换电路。而单片机编程脚为⑥~⑨脚，其中⑨脚为复位脚，⑥~⑧脚为通讯脚；单片机串口通讯脚为⑩、(11)脚。这样需要转换电平的信号有五路，为此，我们增加了一个双刀双掷拨动开关作为“ISP下载”和“串口收发”切换开关。另外，在使用“ISP下载”功能时，⑨脚必须是高电平+5V，而在单片机运行时，⑨脚应为低电平，所以我们在制作单片机系统板时必须要有手动复位电路。在使用“ISP下载”功能时，需要一直按下手动复位键，编程结束后，只要释放手动复位键，程序便立即运行，如下图所示。
这样，有了具有ISP下载与串口通讯功能的下载线，我们在制作电路时只要安装一个7针的插座，就可以调试和反复擦写程序了，同时也可以实现单片机与PC机串口通讯的产品开发。
一、串口下载线擦除和下载程序的使用方法
这里，我们以下载软件“电子在线ISP编程器v2.0”为例说明串口下载线擦除和下载程序的使用方法。

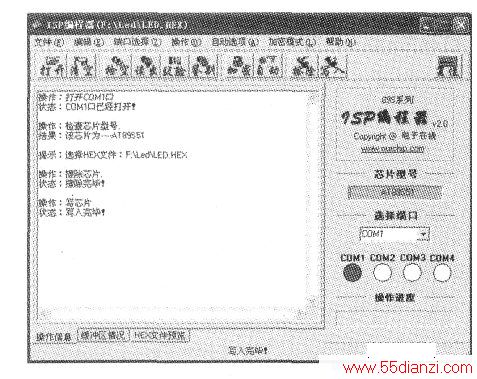

连接好下载线和单片机目标板，目标板加上+5V电源。启动电子在线ISP编程器v2.0软件，如图所示。
首先选择串行端口，根据下载线实际连接的端口进行设置（如本例选择COM1）：
(1)点击“鉴别”按钮，检查单片机型号，并验证线路是否通畅；
(2)点击“打开”按钮，载入电脑中预先编译好的HEX文件；
(3)点击“擦除”按钮，将单片机程序存储器中原有内容擦除；
(4)点击“写入”按钮，将打开的文件下载到单片机程序存储器中。
也可以设置好自动选项后，点击“自动”按钮完成程序的擦除和写入。
二、几点说明
(1)配用软件可在网络上免费下载，自行搜索相关资源。
(2)在使用本下载的“ISP下载”功能时，一定要始终按下手动复位键，保证复位脚⑨保持编程所需的高电平。
(3)如果只想制作具有ISP下载功能的下载线，只需对电路略加修改即可；同样如果想制作和开发单片机与PC机通讯的产品，可以将本电路的串口通讯功能部分直接加到单片机系统板上。
(4)本文所述编程器只适用于Atmel公司的AT89S51和AT89S52单片机。
