苹果的Dock音箱能让手机方便地直立在座子上，—边充电—边播放歌曲，非常实用而且美观，但是各位面对市萄上那些几百元甚至上千元的苹果专用DocK音箱是不是觉得不太划算呢？既然花钱买不值，拿不如自己一动手做一个，效果也不会差什么。在一番忙活之后，仅花费几元钱便将普通的桌面音箱改造成了苹果Dock音箱，在此与大家分享一下制作过程。
原理分析
苹果在iPod Touch/iPhone中使用30针的插口来负责所有数据的同步工作。当你插上不同的设备时，Dock接口会识别出来并在苹果设备上调用相应的功能，这样你就可以拥有USB同步数据、充电、连接iPod Touch基座或者输出视频等功能了。
此次制作的Dock音箱主要是通过在Dock Connector接口第21针脚与地线之间连接特定的识别电阻让苹果识别出Pod Touch基座，输出的音频信号导入桌面音箱的输入端，经过功放后推动桌面音箱发声，最后我们还要安装5V电源和识别电阻为苹果设备提供充电功能，这样一来桌面音箱就变身为苹果Dock音箱了。
材料：50kΩ贴片电阻两枚、75kΩ贴片电阻两枚、1kQ贴片电阻一枚（约0.1元）、两条废弃的苹果USB线、AB胶水(2元)、直径0.3mm漆包线(1元)，总共成本约3元。
工具：万用表、镊子、电烙铁、剪刀、裁纸刀、十字螺丝刀、细砂纸等。
实战制作

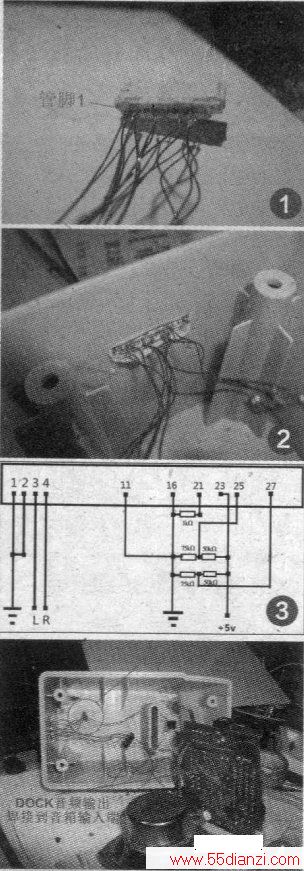

步骤一：拆解苹果数据线，焊接尾插针脚笔者手头拆解的山寨苹果数据线只有5根针脚，根据Dock尾插电路来看总共要用10根，所以需要拆解两条数据线来获得足够数量的针脚。．下面是拆解阶段。拆解下来的针脚按照Dock音箱的针脚‘定义重新组合下，它们分别插在苹果尾插公头的1、2、3、4、11、16、21、23、25、27脚的位置上（图1）。由于针脚之间的距离很小、很密，安装针脚的难度比较大，所以操作时要细心一些，不可出错。
安装针脚时首先要保证每个针脚的位置准确，其次针脚插在基座内部时前端不能翘起，必须垂直插在基座的孔内，否则基座在插拔尾插时针脚会横向受力导致针脚错位弯折或断裂。这里顺便提一下，为了降低针脚密度，我们采取以下方法，一般针脚尾部焊接脚会分成两种，一个焊点在上，另一个焊点在下，把这两种针脚相邻放置，会使每个针脚末端相互错开，从而降低针脚焊点的密度，更加便于焊接。
插好后还要测量一下每个管脚是否都与苹果设备的尾插电路相连接，把万用表打到20kΩ的电阻挡位上，黑色表笔接管脚1，红笔分别试触其他几个管脚，如果万用表屏幕有示数（示数也不能为零）说明尾插电路连接正常。
确定每个针脚都与苹果尾插接触良好后再把每个针脚末端都用10cm长的漆包线延长，为焊接识别电阻做准备。
步骤二：固定基座
基座能让苹果设备在桌面音箱顶部立住，更加方便操作设备和观察屏幕，考虑到苹果设备的自身重量加上用户上手指触摸屏幕的压力，容易造成基座向后倾斜或脱落，所以立在音箱顶部的基座必须牢牢固定住，不能松动。
首先在距离音箱顶面中心靠前的合适位置上用方形烙铁头烫出一个长23mm宽约4mm的长方形口子，开口的宽度可以稍微偏小些，要能让基座紧紧插在上面，而且注意在打孔的时候烙铁头要与塑料顶面呈75'度向后的斜角，这样苹果设备也能呈75度放置在音箱顶部面板上（尾插后倾的角度也不能过大，一是不方便触屏操作，二是尾插接口横向受力无法承受苹果设备的重量，容易导致尾插接口的损坏）。
打好孔后用裁纸刀稍稍修改下，削去孔边缘多余的塑料，再从音箱内部向外插上事先焊接好的基座，基座顶端要伸出音箱面板表面约4mm，这样才能正常连接苹果设备的尾插电路并且能稳固地让它立在桌面音箱的顶端。
最后在音箱内表面用大量AB胶固定住基座（图2），为保证牢固，音箱表面的座子周围缝隙中也要用少量AB胶填实，但表面的胶水不能过多，否则会对iPod Touch/iPhone设备的尾插使用造成阻塞感。
步骤三：焊接尾插电路
由于焊接尾插电路的原件少，所以焊接难度并不大，只需按照定义电路焊接好iPodTouch识别电阻和苹果充电器识别电阻就行了（图3），但注意焊接时不要把尾插管脚之间弄混淆。
焊接的电子元件都是贴片类的，体积小，稍微拉扯下就会断裂，所以焊接完成后还要用热熔胶或者胶带固定住漆包线与贴片电阻间的焊点，防止元件断裂。
现在把基座上引出的UR/GND音频输出线与音箱功放板上的音频输入端相连接，音频线之间也不能混淆，基座的1、2管脚都是音频地线，3、4管脚分别是左右声道音频输出线，把它们都接在桌面音箱功放板的输入端（图4）。
用于充电的5V电源输入线是管脚16和管脚23，把它们对应连接的漆包线从音箱背面的倒相孔伸出去，与外置5V直流电源的正负极相连接，这样基座通过外置电源为苹果设备充电（起初笔者准备用桌面音箱自带的电源用三端稳压管降压后通过音箱电源同时为苹果设备充电和音箱供电，但试验时发现桌面音箱总是在苹果设备充电的时候发出杂音，即使加上电容电感滤波也无效，所以只有通过外接5V 1A直流电源为苹果设备充电了），这样就大功告成了。
把刚焊接的识别电阻等电路用绝缘胶带裹住，然后粘在音箱内部，拧上用于固定音箱塑料壳的四颗螺丝，再把音箱电源与5V 1A电源插好，准备试机。
试用总结
轻轻地将iPod Touch4插在基座上，此时Touch的屏幕会自动点亮并显示正在充电，说明充电功能OK。再调到音乐模式，点击一首歌曲播放你会发现似乎歌曲已经在播放了，但是以往屏幕底部蓝色的调节的音量条消失了，事实上此时iPodTouch是处于Line Out模式，微微调节音箱的音量调节旋钮就会听见美妙的音乐了（图5）。
iPod Touch4通过Dock音箱进行充电与直接通过充电器充满电的时间都差不多，锁屏状态下大约两个小时就充满了。如果你发现一边充电一边触摸苹果设备时屏幕出现漂移的状况就说明你用的5V 1A电源的质量不好，可以考虑更换苹果原装电源为苹果设备充电。如果手头上没有苹果原装充电器，那么可以在尾插管脚1上接根漆包线到三孔插座的地线上，把5V电源上的高频电流或静电导出去，这样就不会出现电容屏漂移的情况了。
由于Dock音频输出采用的是LO(LINE OUT)线性输出，是用来接放大器的接口，它提供的是一个比较纯净的输出，而PO(PHONEOUT)是经过了MP3内部的放大电路的输出，用耳机口加耳放相当于二次放大，也就是相当于一个模拟信号被连续放大了两次，有一定的失真与信息量的缺失，而从Dock座子连接耳放则绕过了自身的耳机放大，使得音质更纯净，信息量更大的信号直接通过更优秀的放大电路，这样相对于原放大电路才会有提升。当然，用普通音箱听起来感觉没什么差别，但如果用来接耳放的话就非常有用了。
