无线鼠标摆脱了线的束缚，使用起来很方便，但如果频繁使用鼠标的话便会加快电池电量耗尽。为了解决这些问题，将无线鼠标改造成以锂电池供电的充电鼠标，这样再也不用为突然断电和频繁更换电池而发愁。
工具：斜口钳、剪刀、电烙铁、螺丝刀等。
材料：TP -4056充电模块一枚、lOμF贴片电容两枚、lkΩ贴片电阻两枚、红色贴片LED一枚、1100mAh锂电池一块(长宽均约4cm)、USB公头一枚、贴片硅二极管两枚、废旧耳机线30cm、热熔胶等。
改造思路首先拆解鼠标外壳，把阻碍放置锂电池的塑料部分用电烙铁切除．然后将锂电池和降压二极管串联焊接在鼠标主板上，把事先焊接好的TP-4056充电电路接在锂电池的正负极上．再引出USB公头用于锂电池充电．最后装好鼠标塑料外壳就可以了。
步骤一：拆解鼠标，切割塑料底板
先用十字螺丝刀拧下鼠标底部的一颗螺丝，再将鼠标上半部分的塑料壳向后轻拉，使得前面的塑料卡扣脱钩便可轻易分开鼠标顶面塑料壳。
鼠标的电路板一般是通过顶部塑料壳压住来固定的，由于事先取下了顶部塑料壳，所以现在可以轻松地拿出电路板（注意取出电路板时下面的透镜不要弄脏了，否则会导致鼠标操作不灵敏）。然后继续拆除鼠标塑料底座上弹簧等金属片，这样就把鼠标塑料底座分离出来了。
下面开始开辟放锂电池的空间。先简单地把锂电池放置在望料壳内，比较一下会发现塑料底座上有些凸出的部分会阻碍锂电池的安装，将阻碍的部分先标记下，准备用加热的电烙铁切除掉。

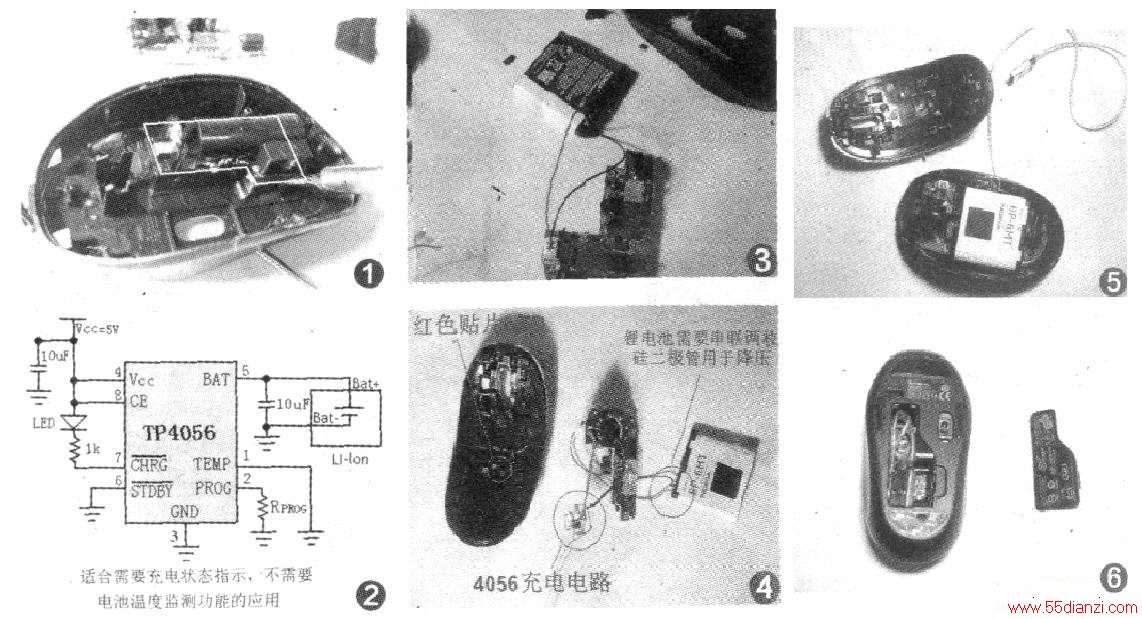

把烙铁温度调低一些，换上尖锥型烙铁头，切去底座上安放两节7号电池的电池盒部分（框内的部分），然后根据需要再切除其余多出的塑料部分。有些烙铁头伸不进去的地方可以用斜口钳剪掉，切除塑料的过程中尽量多把锂电池放置在壳内比对一下，以防切除过多（图1）。
步骤二：焊接TP-4056充电电路
在鼠标内安装充电电路的话可以在鼠标没电的时候直接把鼠标充电口插在USB接口上进行充电，不仅方便快捷，而且在底部边缘给充电线开一个小孔的话还可以让鼠标一边充电一边使用，非常实用。接下来我们就要为鼠标电池焊接充电电路。
本次采用TP-4056充电电路作为充电器，它是一款完整的单节锂离子电池线性充电电路，由于外部元件数量较少以及性能可靠使得它非常适合用于本次充电鼠标的电路。
TP-4056电路外围元件不多，焊接简单，可以用飞线的方式焊接（图2）。笔者采用的是TP-4056最典型的充电电路来焊接的，没有外界温度传感器什么的，只用一个LED来提示锂电池的充电状态。其中管脚2 PROG所接的是用于控制充电电流的识别电阻，接上1kΩ的电阻后充电电流大约是1A(当然，如果你用USB 2.0接口为TP-4056供电的话充电电流肯定达不到那么高，只有400mA左右）。
按照电路图焊接好TP-4056充电电路后我们首先检验一下电路是否能正常工作，把TP-4056的4和1管脚分别接在5V电源的正极和负极上，此时红色LED灯应隔1至4秒钟闪一次，说明充电电路处于待机状态，再把TP-4056的5和1管脚分别接在锂电池的正极和负极上，红色LED灯长亮，表示正在充电。几小时后红色LED灯灭，取下电池用电压表测量电压在4.1 9V左右，电池已经充满了，说明TP-4056充电电路正确焊接好了。
步骤三：焊接锂电池、组装外壳无线鼠标原来是用两节7号碱性电池供电的，电压在3V左右，而现在用充满电的4.2V锂电池会对个别鼠标电路稍微有些影响。这里我们需要在锂电池上串联两枚硅材料的二极管用于降压（二极管内部是PN结的结构，PN结除了单向导电特性之外还有许多特性，其中之一是二极管导通后其管压降基本不变，对于常用的硅二极管而言，导通后正极与负极之间的电压降为0.6V，所以我们串联两枚硅二极管就可以获得需要的3V左右电压）。
焊接好锂电池后鼠标上的LED就会发光，表明鼠标电路已经处于工作状态了(图3)。
把锂电池焊接在鼠标主板的正负极上，并且串联两枚贴片式硅二极管用于降压接着连上前面已经焊接完成的TP-4056充电电路，需要注意的是充电电路必须直接焊在锂电池正负极两端，不能串联上用于降压的两个硅二极管，否则会出现充不进电的情况。现在把TP-4056的5和1管脚分别焊接在锂电池的正极和负极上，为锂电池充电。4和1管脚是TP-4056的5V供电输入端，把它们分别用30cm长的耳机漆包线延长，焊接在USB公头的正极和负极上，这样直接插上USB接口就能为鼠标内置的锂电池充电了（注意耳机漆包线的两端事先要用加热的烙铁刮除绝缘漆并上锡）。
红色贴片LED是用于指示充电状态的，它只有放在鼠标外壳漏光的部分才能在充电的时候让用户观察到，笔者观察发现鼠标顶部的塑料壳上有个用于装饰的橘红色半透明塑料条，于是把LED用细漆包线延长扣在半透明塑料条的内面，用热熔胶固定住就行了（图4）。
至此充电鼠标基本制作完成了，现在需要把鼠标组装起来。先装上鼠标电路板然后用热熔胶固定住，再安放锂电池，锂电池应该偏向鼠标的尾部，不会阻碍鼠标滚轮的使用，安放好电池后还要用热熔胶粘牢，这样可避免在使用鼠标的过程中出现电池在内部晃动的情况。TP-4056放置在鼠标内的空处用耐高温的胶带粘紧（图5）。注意TP-4056放置的过程中不能拉扯，因为没有焊接在电路板上，所以牢固度不强，拉扯容易造成电路损坏。
最后装好鼠标塑料外壳，把鼠标底部的螺丝拧紧并贴好脚贴，供电用的USB线来回折几下放置于两节7号电池仓内，盖上电池仓盖。从外观上根本看不出无线鼠标被改造过（图6）。不过为了保持鼠标外观的完整性，笔者这一次没有在鼠标底部边缘给USB充电线开孔，也就无法一边充电一边使用了。
