巧改无线鼠标供电电路

　　无线鼠标由于没有导线的困扰，因此得到电脑用户（特别是笔记本电脑用户）的青睐。但是也正因为没有导线而导致鼠标需要单独供电，因此给使用者带来很大的麻烦。
　　
　　目前无线鼠标的供电方式主要以干电池供电居多，虽然也有采用可充电的锂离子电池供电方式，但是相对甚少。
　　
　　由于干电池属于一次性电池，加上鼠标的使用频率较高，工作电流较大，导致电池使用寿命很短，增加成本的同时对环境造成污染。以型号为雷柏1090的无线鼠标为例。该鼠标采用一节五号电池供电，鼠标正常待机的电流约为2mA尚可接受，但是只要点击、移动或旋转滚轮时工作电流可达30mA-40mA不等。
　　
　　如此巨大的耗电量即使安装性能较好的南孚电池，也不够使用一个月。而市场上普通的干电池更是使用不到半个月，并且只要电压下降到1.3V左右，就无法继续使用。曾考虑过单节可充的镍氢电池，但众所周知，镍氢电池的设计电压为1.2V，刚开始充满点的浮动电压还高于1.3V的时候可以使用，但是使用不到两天后路端电压下降到1.2V时，根本无法驱动鼠标正常工作。为了节约成本，决定采用锂离子电池供电，利用三端集成稳压器降压，成功对无线鼠标的供电方式进行了改进，效果良好。
　　

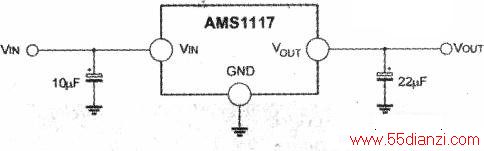

　　既然采用锂离子电池供电，首先根据鼠标内部的空间来选择锂电池的体积，不能过大，否则无法装入鼠标内部，影响鼠标的美观。选择的锂电池还要要求带有充放电保护电路，以防止过充电或者过放电而降低寿命。锂电池的输出电压在3.6V-4.2V之间，降压采用三端集成稳压器AMS1117-1.5,该芯片直接可以稳压输出稳定的1.5V直流电压．无需外围元件。其外形封装如右图所示，典型应用电路如下图所示。

　　
　　电路的连接图如下图所示，为鼠标内部的电路连接图，图中P1接口直接连接鼠标电池的正负极弹片。P2接口为在鼠标适当位置安置的迷你USB接口插座，与普通USB充电数据线通用，以作鼠标内的锂电池充电之用。由于USB接口电压为5v，不能直接给锂电池充电，因此给其串联一个二极管，稍降电压至4.2V左右，可直接供电池充电。另锂电池配有保护电路，对防止过充电起到一定的作用。在使用过程中，当电池用尽后，直接用USB转迷你USB数据线直插USB接口充电即可，此时仍可当做有线鼠标使用。

　　
　　鼠标经过以上改进后，实测工作电流得到鼠标待机和正常工作电流基本不变。但是由于采用了可充的锂电池供电，可以得到循环利用，实际使用后发现，约500mAH容量的锂电池在充满电后，正常可以使用15天左右。改进后再也不用担心干电池的成本和污染问题。
　　
　　当然，由于三端集成稳压器AMS1117-1.5存在自身的功耗和效率问题，鼠标供电方案自然也达不到最佳的效果。
