下面以武汉产凤凰牌F62420型台式收录机为例将具体方法介绍一下。
一、功放电路的改造
该机因为当时的流行设计，功能较多，电路复杂；使用了许多集成电路和晶体管，设置了多个功能转换开关和调节旋钮，因此也使得可靠性和信噪比大打折扣。改制时将录放部分、收音部分、前级放大器、音调调整电路、输出电平显示电路统统去掉，只留下最后的功率放大部分。本机的功率放大器采用了日本原装LA4440集成电路，是三洋公司专门为汽车音响设计的大功率薄膜电路，性能十分优秀。

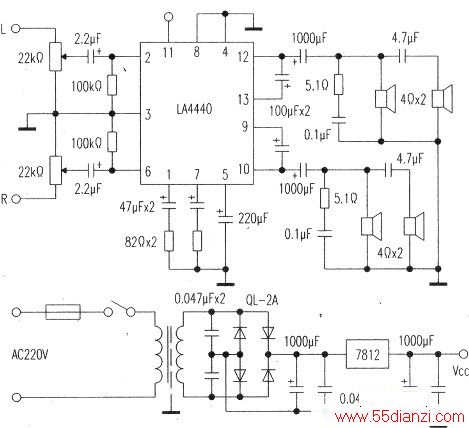

LA4440输出功率大，保护性能好。当VCC=12V时，输出功率为2x6W(4Ω负载)。Vcc=18V时，输出功率为2x10W(4Ω负载)。由于反馈电阻在集成电路内部，所以两声道的增益几乎没有差别，用在立体声功放中对称性极好，不必设置平衡调节电路。改造后的电路见附图。改造时先在主印刷电路板上找到LA4440，然后对照电路图核实功放的各个元件和印刷电路铜箔，划出大概范围，确定留下的部分，取直线，将其余部分用锯条锯掉。留下的部分大约为60mmX80mm，最后将电路板上无关元件和铜箔去掉．受损的铜箔用导线补上，检查电路和元件的正确性，确保与电路图完全相符。为了解决锈蚀和虚焊问题，最好把所有焊点都重新补焊一遍。
二、电源部分的改造
该机的电源变压器质量非常好，具有足够的功率储备，而且没有一点振动和噪音。电源部分的缺点是滤波电容较小。改造时增加了一只LM7812集成块，改为稳压电源供电。改造后输出电压基本平稳，满足输出功率变化时从容不迫，力度充沛，电路见附图。
三、机箱的改制
该机机箱很大，装有两只6.5英寸喇叭，改造时以书架式音箱为参照，尽量缩小体积。具体方法是将两端安装喇叭的部分锯下，分别改成两个独立的音箱。为了外形美观，保留了面板上的装饰网和塑料面板，并由原来的横装改为竖装。箱体的尺寸不必过分苛刻，应保证高、宽、厚尺寸比例不是整数倍数。原机箱是胶合板制成，很好加工，中间锯掉的部分用来制作左右音箱的侧板，只是开锯前一定要计算好尺寸。音箱结合部位用万能胶直接粘合，并在拐角处另用一根方木条粘牢加固。音箱刷漆还是贴饰面，根据自己爱好和条件而定。两只音箱一只作为主音箱，用来安装功放，一只为副音箱，作为另一声道音箱。哪只为左，哪只为右，根据摆放和操作方便决定，只是左右声道的输入信号一定要和音箱实际摆放位置相符。音箱做成了后开孔倒相式，倒相孔兼用来散热。
四、主音箱内部安装
原机采用铁底盘兼作LA4440的散热器，改造时用一块3mm厚的铝板作散热器，提高了散热性能又便于加工。若用原机的铁底盘锯下一部分作散热器也可以，但面积必须足够。为了尽量减少交流声、提高信噪比，电源变压器和稳压电源板固定在主音箱的底面，功放板、电源开关、保险管座、音量电位器、输入插孔、喇叭接线柱等都固定在音箱后背板上。若能将散热器设计在后板外面，对散热更为有利。
五、调整与试听
LA4440的外围电路非常简单，所以只要元件良好．焊接正确，不作任何调整就能工作。试机时只需要先将稳压电源调好，确认输出电压为12V无误，就可接人功放电路试听了。LA4440的增益较高，CD、MP3、电脑、手机等多种信号源都能很好地播放，静态时噪音极低，耳朵贴近喇叭都几乎昕不到。本机功率适中，非常适合一般家庭使用。最后顺便说明一下，原机的喇叭分频器由两只小电解电容反向串联构成，最好用无极性电容替换。
