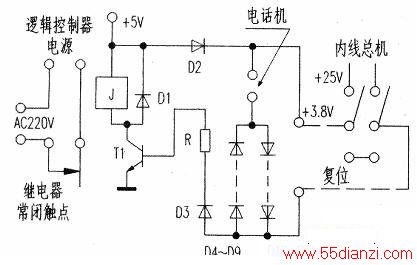

该装置的电路原理图如下图所示。其控制开关设在山下播控机房，其余设置都设在山上射机房。J为5v继电器，其常闭触点接人逻辑控制器的工作电源(AC220V)。当山下机房开关拨向短路端（复位）时，晶体管T1的b极通过开关加上了正电位而导通，继电器J吸合，常闭触点断开，即逻辑控制器电源220V断开。而当山下机房开关再拨回去时，则晶体管T1的b极失去正电位而截止，使继电器J释放，完成了复位过程，从而避免了要由人员到山上机房操作。内线电话通过山下机房开关的另一端与业务铜线连接，而连通山上机房电话，使在不进行复位操作时，山上山下电话沟通一切照常。
二极管D2、D3用于隔离电话线路上的+25V左右与振铃90V左右的电压，D4—D9、D10—D15是两组二极管在各自串联后，再反向并联的钳位电路，用以保证电话在各种情况下都不会误操作复位电路。电阻R-般取值几百欧，它与线路电阻串联构成限流电阻，其取值要保证进行复位操作时，继电器J能可靠吸合。
线路连接
山上发射机房送下的业务线，两端存有+3.8V左右电压值，其正端在开关连接中，要与电话总机送来的+25V左右的正端在同一端子上，这样才能保证正常工作。
