万用表加装小电容的测试电路

　　用普通万用表很难测试0.01uF以下小电容器的好坏，如加装一级晶体三极管放大线路，就可以观察到小电容的充／放电现象，从而判别电容器的好坏。
　　
　　1．电路工作原理
　　

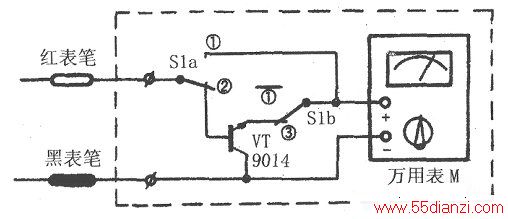

　　下图是万用表加装小电容测试器的电路图。图中Sl是小型双刀双掷拨动开关，当开关位于位置①时，三极管VT不起作用，不影响万用表的各档使用。当需要测量小电容器时，可将开关拨向位置②，万用表置于R×lkΩ档，红、黑两表笔接触小电容的两端时，小电容的充电电流经三极管VT放大就能使万用表的指针产生较大的偏转。如果万用表指针不发生偏转，说明电容器内部断线损坏。
　　
　　2．元器件选择与制作
　　
　　VT最好采用放大倍数较大的硅NPN三极管，如9014型等，要求B≥200，穿透电流要求愈小愈好。Sl为2×2小型拨动式开关。
　　
　　整个线路可以安装在万用表的塑料壳内部，将开关Sl固定在塑料壳适当位置。平时将开关拨向位置①，需要测试小电容时，再将开关拨向位置②。当然也可将附加线路另制在一个小塑料盒内，在使用时再与万用表相接。在测试小电容时，万用表指针应有偏转，然后返回原位。将红、黑表笔对调再接触电容器的两端，表的指针应比上次有更大的偏转角度，然后也返回原位。若指针不发生偏转，表示电容器内部断线损坏；若指针偏转后不能返回原位，表示电容器有漏电现象。
　　
　　根据指针的偏转角度，可以粗略估计出电容量的大小。
　　
　　使用本测试器可以判断容量在几十pF以上的小电容器的好坏。
