给指针万用表加装蜂鸣器

　　在数字万用表中一般都设有蜂鸣器挡，在实际电路检测中使用起来非常方便。受此启发，本人在自己的MF50型万用表上也加装了此挡，而且非常简单。具体加装方法如下：首先，购一只“有源3V蜂鸣器”（外形同小闹钟蜂呜器，宣接加上直流电压即发声）。
　　

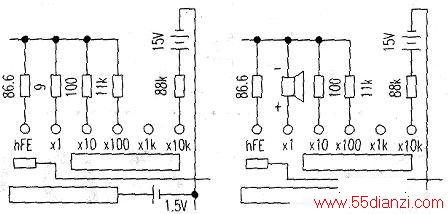

　　此蜂鸣器管脚有正负极之分，长脚为正短脚为负。维修同行都知道，指针式万用表的Rxl挡在实际运用中，一般都很少用到，于是利用此挡来改蜂鸣器挡的。于是，在下左图中去掉Rx1挡上9Ω电阻，然后，按下右图中所标正负极焊接上蜂鸣器即可，此挡即变成蜂鸣器挡。为了方便识别，在面板上Rx1位置用不干胶纸画上符号“（（。”贴在上面。在试验时发现，此举效果并不亚于数字表。用小于30Ω电阻测量时，声音很响亮，耗电仅10mA，而且指针无须调零。大于30Ω时声音逐渐变小，大于100Ω时即无声音，至此改装成功。
　　
　　此法也适用于其他型号指针万用表，有兴趣的朋友不妨一试。
