家电过压保护器

　　当某种原因使电网电压突然升高时，会使正在运行的冰箱、洗衣机、电视机、音响、电脑等家用电器遭受不同程度的损坏，严重时还会因此而发生火灾，造成很大的经济损失。本文介绍一种简易的过电压保护装置，一旦电压超过允许范围即可自动断电，电压恢复正常又可自动接通，对家电起到保护作用。
　　工作原理

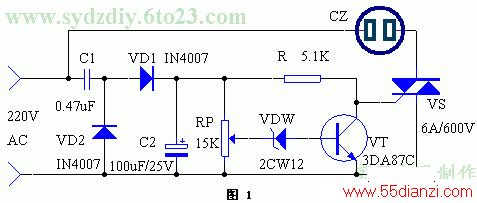

　　该装置工作原理见图1（点击下载原理图）。电容器C1将220V交流市电降压限流后，由二极管VD1、VD2整流，电容器C2担任滤波，得到12V左右的直流电压。当电网电压正常时，稳压二极管VDW不能被击穿导通，此时三极管VT处于截止状态，双向可控硅VS受到电压触发面导通，插在插座XS中的家电通电工作。
　　如果电网电压突然升高，超过250V，此时在RP中点的电压就导致VDW击穿导通，VDW导通后，又使得三极管VT导通，VT导通后，其集电极—发射极的压降很小，不足以触发VS，又导致VS截止，因此插座XS中的家电断电停止工作，因而起到了保护的目的。一旦电网电压下降，VT又截止，VT的集电极电位升高，又触发VS导通，家电得电继续工作。
　　元器件选择与制作
　　元器件清单见下表。


编　号 名　称 型　号 数　量 R 电阻 5.1K 1 RP 电位器 15K　选用多圈精密电位器 1 C1 金属化纸介电容 0.47uF 耐压≥400V 1 C2 电解电容 100uF/25V 1 VD1、2 整流二极管 IN4007 2 VDW 稳压二极管 12V　2CW12 1 VT 晶体三极管 3DA87C、3DG12等 1 VS 双向可控硅 6—10A 耐压≥600V 1 CZ 电源插座 10A　250V 1

　　该装置的调试十分简单，当电网电压为220V时，调整RP，使VDW不击穿，当电压升高至250V，VT饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。
