直流电路的电子保护电路

　　采用普通熔丝的保护电路，其过电流反应是较迟钝的，因而不能作为灵敏的保护装置。电子保护电路具有高速断流、恢复容易的特点，可应用于任何直流电路中作过流保护装置。
　　

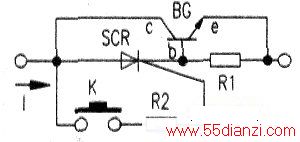

　　电子保护电路如附图所示。当微动开关K接通时，单向晶闸管SCR导通，直流电路也导通。当用电量增大到超过规定的允许值时，检测电阻R1上的电压大于0.7V时，晶体管BG导通，此时晶体管集电极C和基极b间的电压下降到低于3CT的维持电压，3CT关断，切断供电电路。
　　
　　元件选择
　　
　　当电路两端电压≤100V时，BG用3DD15C，单向晶闸管SCR可用6A/400V。Rl的阻值是根据电源所允许的电流确定的，即R1=0.7/1（I为电源允许电流）。
　　
　　若R1阻值为0.35Ω的线绕电阻，允许通过的电流为2A。
