家用电源逆变器功率仅为300瓦左右，容易因过负荷造成机器的损坏，过流保护一般多用保险丝，效果差，频频更换亦很麻烦。而这款过流保护器既可有效限流，又可避免经常摸黑换保险丝的麻烦。

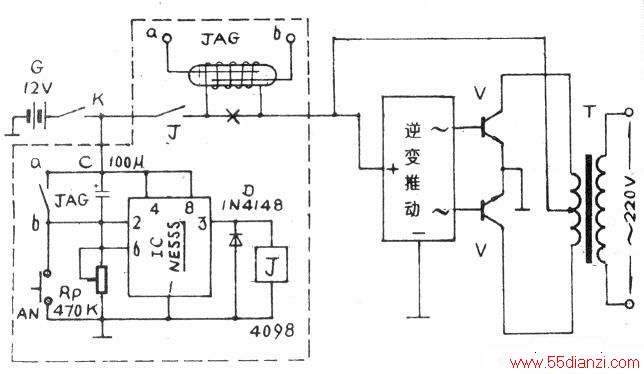

工作原理：图示为一般逆变器的简化主电路，虚线框内为附加的过流保护电路。IC是一片555时基电路，它与RP、C等组成延时电路。合上电源开关K后，定时电路首先开始工作。由于C1上电压不能突变，最初使lC②⑥脚为高电位，③脚低电平，继电器J处于释放态。此时干簧继电器JAG也因逆变器未开始工作而不能吸合。接着，电源通过RP给C充电，经一段延时后，IC②⑥脚电位渐降至1/3VCC，③脚输出高电平，J吸合，常开触点闭合，给逆变推动块供电，功率管工作，变压器B次级输出220V交流电。如果没发生过流，则流过JAG的主直流电流不会使JAG吸合，逆变器稳定地工作。
当某种原因使蓄电池输出电流过大时，JAG吸合，触点闭合将C短接使lC②⑥脚骤为高电平，③翻转为低电平，J立即释放，切断逆变推动块供电，逆变器停止工作，达到保护目的。JAG立即将C上电荷放尽，因此当主回路电流消失使JAG随之释放时，C又开始新的一轮充电过程，故此时J仍保持释放态。这时须赶紧撤去过多的负荷。lC延时时间一到，J又自动吸合试送电，如此时电流恢复正常，则逆变器亦又正常工作。反之，J又立即释放。
图中，AN为快速启动按钮，按一下AN、lC②⑥脚立即变为低电平，J立即吸合试送电，可用于试验或确信过流消失的场合。
元件选用与制作：C尽量选用漏电流小的电解电容器，IC用各种555时基电路均可，J可用4088、4098等12V小型继电器。干簧继电器JAG需自制，方法是用一只常开型簧管，将逆变器直流电源线在其上绕数匝试验，根据机器额定功率确定需绕的匝数，一般在5匝以下便可达到要求。所有元件可搭脚焊接或自制一块小电路板焊装后置于机内空处。AN装在面板上。
调整RP可设定不同的延时试送电时间，其余不必调试。
